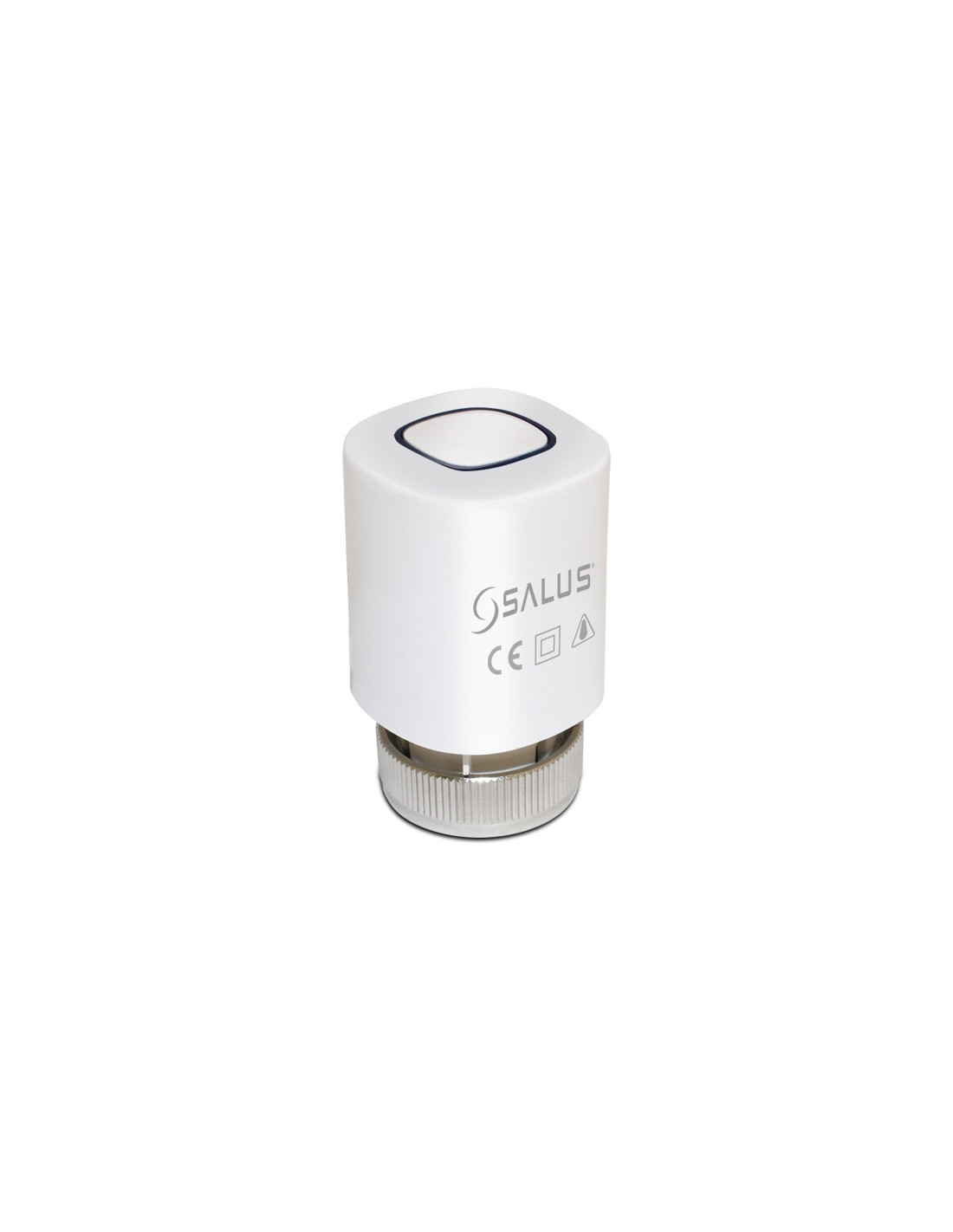

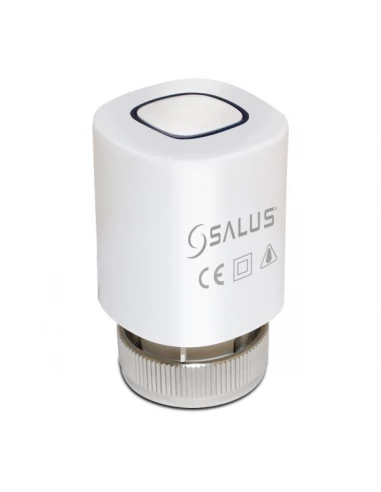

Actionneur Thermique 24V NC M30×1,5 – SALUS CONTROLS (T30NC24 WP)
Pilotez automatiquement vos circuits de chauffage au sol ou radiateurs : servomoteur électrothermique 24 V ultra-compact, raccord standard universel M30×1,5, fonction normalement fermé (NC) et très faible consommation énergétique (2 W).
✓ Raccord Universel M30×1,5 |
| |
✓ Normalement Fermé (NC) 24V |
| |
✓ Indicateur Visuel de Course |
|
Présentation
|
L'actionneur électrothermique Salus Controls T30NC24 WP (référence fabricant : 130025 / code EAN : 5060103691937) est le composant d'automatisation essentiel pour le contrôle zone par zone des installations de chauffage à eau chaude. Vissé directement sur chaque vanne thermostatique d'un collecteur (nourrice) de plancher chauffant ou d'un corps de radiateur, il convertit les ordres électriques d'un thermostat d'ambiance ou d'un centre de câblage 24 V en action mécanique d'ouverture ou de fermeture du débit d'eau.
De configuration normalement fermé (NC - Normally Closed), l'actionneur maintient le circuit fermé hors tension et s'ouvre progressivement lors de la mise sous tension 24 V grâce à son élément thermo-dilatable à cire haute précision, garantissant un silence de fonctionnement absolu. Son système « First Open » facilite la mise en service initiale et le remplissage du circuit hydraulique. Doté d'un voyant supérieur signalant en un coup d'œil l'état d'ouverture de la vanne, il affiche une consommation électrique minime de seulement 2 Watts en maintien.
|
Points Forts
|
⚙️
Filetage Universel M30×1,5
Vissage rapide et étanche compatible avec la majorité des collecteurs de plancher chauffant et corps thermostatiques du marché.
|
|
|
🔇
Silence de Fonctionnement Total
Mécanisme thermique sans engrenage ni moteur rotatif, garantissant une absence totale de vibration ou de bruit dans l'habitat.
|
|
|
👁️
Indicateur Visuel d'Ouverture
Bague de repérage visuelle sur la tête permettant de vérifier immédiatement si la vanne est activement ouverte ou fermée.
|
|
|
🌱
Faible Consommation (2 W)
Technologie thermique optimisée limitant l'appel de courant pour préserver la durée de vie des relais de vos thermostats.
|
|
|
Conseils d'installation et préconisations de raccordement :
• Tension impérative 24V : Cet actionneur fonctionne sous une tension alternative de 24 V AC. Ne jamais le brancher directement sur une alimentation secteur 230 V sous peine de destruction immédiate de l'élément thermique.
• Fonction « First Open » : L'appareil est livré pré-ouvert d'usine pour permettre le remplissage d'eau, le rinçage et les tests de pression sans électricité. Cette fonction se désactive automatiquement après la première mise sous tension.
• Temps de réaction thermique : L'ouverture ou la fermeture complète prend environ 2 à 3 minutes, ce qui est normal pour un actionneur thermo-dilatable et prévient les coups de bélier dans le circuit.
• Montage : Vissez à la main sans outil excessif. Le montage peut être réalisé horizontalement, verticalement ou tête en bas (indice de protection IP54).
|
Caractéristiques Techniques
|
Marque / Fabricant |
SALUS CONTROLS |
Désignation commerciale |
Actionneur thermique T30NC24 WP |
Référence fabricant |
130025 |
Code EAN-13 |
5060103691937 |
Tension d'alimentation |
24 V AC ~ 50/60 Hz |
État au repos |
NC (Normalement Fermé / Normally Closed) |
Filetage de raccordement |
M30 × 1,5 mm |
Course de la tige |
4 mm |
Force de poussée |
100 N (± 10 %) |
Consommation électrique |
2 W (en fonctionnement continu) |
Temps de réponse (ouverture/fermeture) |
Environ 2 à 3 minutes |
Indice de protection |
IP54 (résistance aux projections d'eau et à la poussière) |
Câble de raccordement |
Câble 2 fils intégré (longueur env. 90 cm) |
Dimensions & Poids |
Hauteur 60 mm × Diamètre 40 mm • Poids : env. 140 g |
|
Foire Aux Questions
|
❓ Que signifie la mention « Normalement Fermé » (NC) ?
Cela indique qu'en l'absence de courant électrique (0 V), l'actionneur appuie sur la tige de la vanne pour bloquer le passage de l'eau. Dès que le thermostat de la pièce détecte un besoin de chauffage, il envoie une tension de 24 V qui active l'actionneur pour ouvrir le circuit.
|
|
❓ Pourquoi la vanne met-elle 2 minutes à s'ouvrir après le signal du thermostat ?
Ce délai est propre au fonctionnement des actionneurs électrothermiques à cire. L'élément interne doit monter en température pour dilater le piston en douceur, ce qui permet d'éviter les bruits d'écoulement brutaux et les chocs hydrauliques (coups de bélier) dans vos tuyaux.
|
|
❓ Est-il compatible avec mon collecteur d'une autre marque ?
Oui, à condition que vos têtes de collecteur soient au pas standard M30×1,5 (le format le plus répandu chez Giacomini, Danfoss, Heimeier, Rehau, Comap, etc.) et que votre boîte de jonction ou régulation délivre une tension de commande de 24 V.
|
|
Conditionnement :
• 1× Actionneur électrothermique 24V Salus Controls T30NC24 WP (Réf. 130025)
• 1× Câble de liaison électrique 2 fils pré-monté (env. 90 cm)
• 1× Notice technique d'installation et de raccordement
|
|
