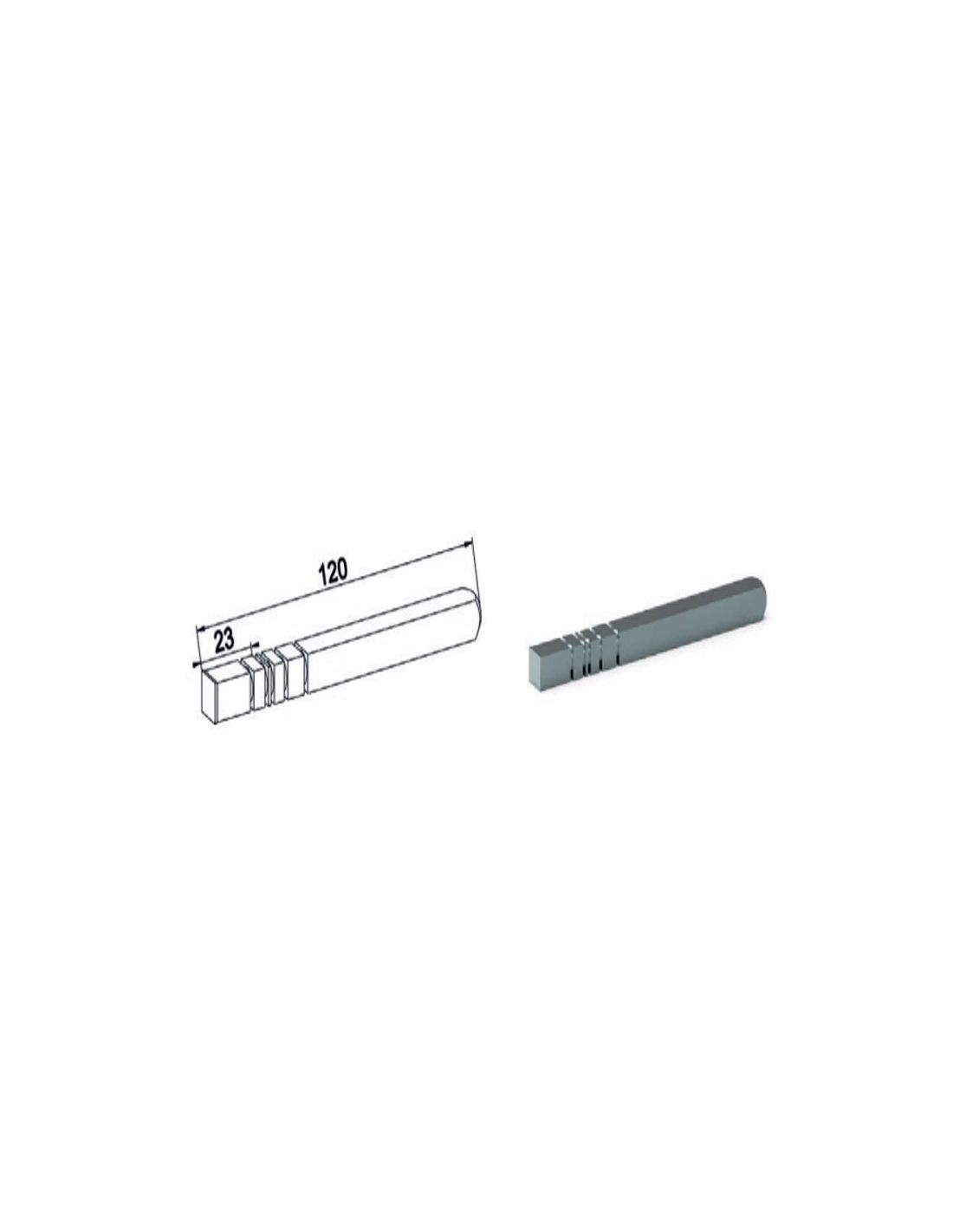

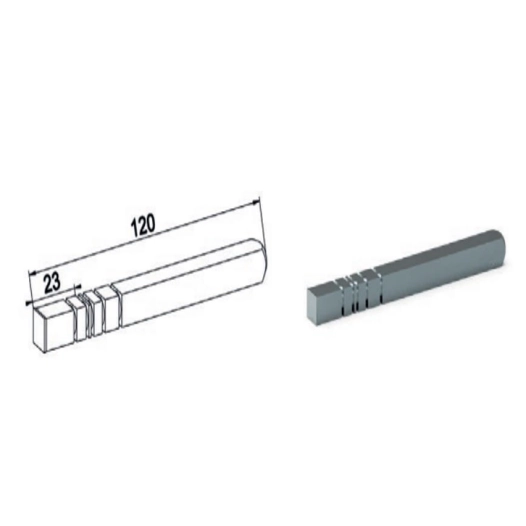

— Axe de Liaison Hors Joues – Carré 10 – Réf : A605
PRÉSENTATION DU PRODUIT
Optimisez la performance de votre installation avec ce composant certifié ZURFLUH FELLER. Conçu pour répondre aux exigences des professionnels du volet roulant, ce produit allie une robustesse mécanique supérieure à une facilité d'intégration remarquable.
Que ce soit pour une réparation ou une installation neuve, la précision de fabrication assure un fonctionnement fluide et silencieux de votre tablier ou store, prolongeant ainsi la durée de vie de l'ensemble de votre mécanisme.
CARACTÉRISTIQUES TECHNIQUES
| Transmission de Couple | Sa section carrée de 10 mm est le standard haute résistance pour les volets manuels à manivelle. |
| Format Long | Avec une longueur totale de 120 mm, il permet de déporter le treuil par rapport au tube (montage dit ""hors joues""), offrant plus de flexibilité lors de la pose dans le coffre. |
| Matériau Robuste | Fabriqué en acier zingué pour résister à la torsion et à l'oxydation. |
| Compatibilité | S'adapte parfaitement à l'insert CHE7317 (vu précédemment) ou à tout treuil possédant une entrée femelle carrée de 10 mm. |
| Ajustement | Si la longueur de 120 mm est trop importante pour l'espace disponible dans votre coffre, cet axe peut être recoupé à la scie à métaux. Veillez à bien ébavurer les extrémités après la coupe pour faciliter l'insertion. |
| Alignement | L'axe doit être parfaitement horizontal entre le treuil et l'embout de tube. Un mauvais alignement provoquerait une usure prématurée des empreintes carrées et un point dur à la manivelle. |
| Sécurité | Vérifiez que l'axe est bien engagé sur au moins 20 à 30 mm dans chaque pièce (treuil et embout) pour garantir une transmission sûre et éviter tout glissement. |
| Marque | ZURFLUH FELLER |
CONSEILS D'INSTALLATION
Pour garantir la sécurité et la conformité de votre installation, nous recommandons :
— De vérifier l'alignement des axes avant fixation.
— D'utiliser l'outillage adapté pour ne pas marquer les pièces en Zamak ou Acier.
— De respecter les couples de serrage préconisés par ZURFLUH FELLER.
?? L'AVIS DE L'EXPERT BRICO-TRAVO
""Ce produit est un standard de fiabilité. Sa finition et sa tolérance aux charges en font une pièce maîtresse pour toute rénovation durable. Nous apprécions particulièrement sa résistance à l'oxydation.""
FAQ - QUESTIONS FRÉQUENTES
LE PRODUIT EST-IL LIVRÉ AVEC LA VISSERIE ?
Sauf mention contraire dans le tableau technique, la visserie standard de fixation est incluse pour permettre une pose immédiate.
EST-CE UNE PIÈCE D'ORIGINE ?
Oui, Brico-Travo s'engage à ne fournir que des pièces certifiées d'origine constructeur pour garantir votre sécurité et vos garanties machines.
Reach Compliance : Produit exempt de substances SVHC selon le règlement (CE) n° 1907/2006.
