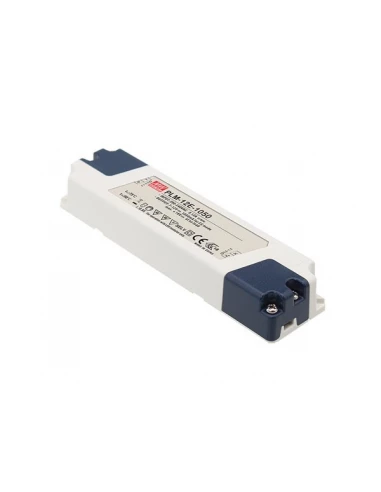

Description
230 VCA ou plage complète (max. 295 VCA)
fonction PFC active intégrée
courant constant
protections: court-circuit
refroidissement par convection naturelle
boîtier en plastique complètement isolé
classe II, sans mise à la terre
consommation à vide : <0.5 W
haute fiabilité, économique
sortie:
courant constant: 22 - 36 V
courant nominal: 0.35 A
tension de sortie à vide: 42 V
puissance nominale: 12.6 W
ondulation & bruit (max.): 5.5 Vp-p
courant: ,± 5.0%
temps de démarrage: 500 ms / 230 VCA à charge maximale
entrée:
plage de tension: 180 - 295 VCA, 254 - 417 VCC
plage de fréquence: 47 - 63 Hz
facteur de puissance: PF > 0.95 / 230 VCA, PF > 0.9 / 277 VCA (à charge maximale)
distorsion harmonique totale: THD < 20% à sortie > 60 % @ 230 VCA entrée et sortie > 75 % @ 277 VCA entrée
rendement: 84 %
courant CA: 0.08 A / 230 VCA, 0.07 A / 277 VCA
courant d'appel: démarrage à froid 15 A (twidth=50 ,µs mesuré à 50% Ipeak) à 230 VCA
nombre d'alimentations max. par disjoncteur 16 A: 160 unités (disjoncteur type B) / 160 unités (disjoncteur type C) à 230 VCA
courant de fuite: 0.25 mA / 240 VCA
protection:
court-circuit: mode hiccup, rétablissement automatique du système
environnement:
température de service: de -30 ,°C à +50 ,°C
humidité de service: 20% - 90% RH sans condensation
température de stockage, humidité: de -40 ,°C à +80 ,°C, 10 - 95% RH
coefficient thermique: ,± 0.06% / ,°C (0 ,°C - 50 ,°C)
11 - 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes: 10 - 500 Hz, 2G 10 min/1 cycle, durant 60 min le long des axes X, Y, Z
sécurité & CEM:
normes de sécurité: ENEC EN61347-1, EN61347-2-13, EN62384, GB19510.14,GB19510.1, conforme à la norme IP30
tension de résistance: I/P-O/P:3.75K VCA
résistance d'isolation: I/P-O/P:100M Ohms / 500 VCC / 25 ,°C / 70% RH
émission CEM: conforme aux norme EN55015, GB17743, GB17625.1,EN61000-3-2 classe C (charge >60%),EN61000-3-3
immunité CEM: conforme aux normes EN61000-4-2,3,4,5,6,8,11,EN61547, niveau industrie légère, critère B (crête 2 KV)
autres:
MTBF: 808.162 K h min MIL-HDBK-217F (25 ,°C)
dimensions: 145 x 38 x 22 mm (L x l x H)
