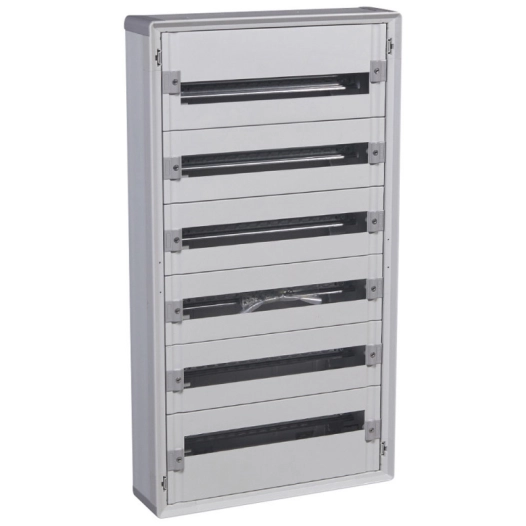

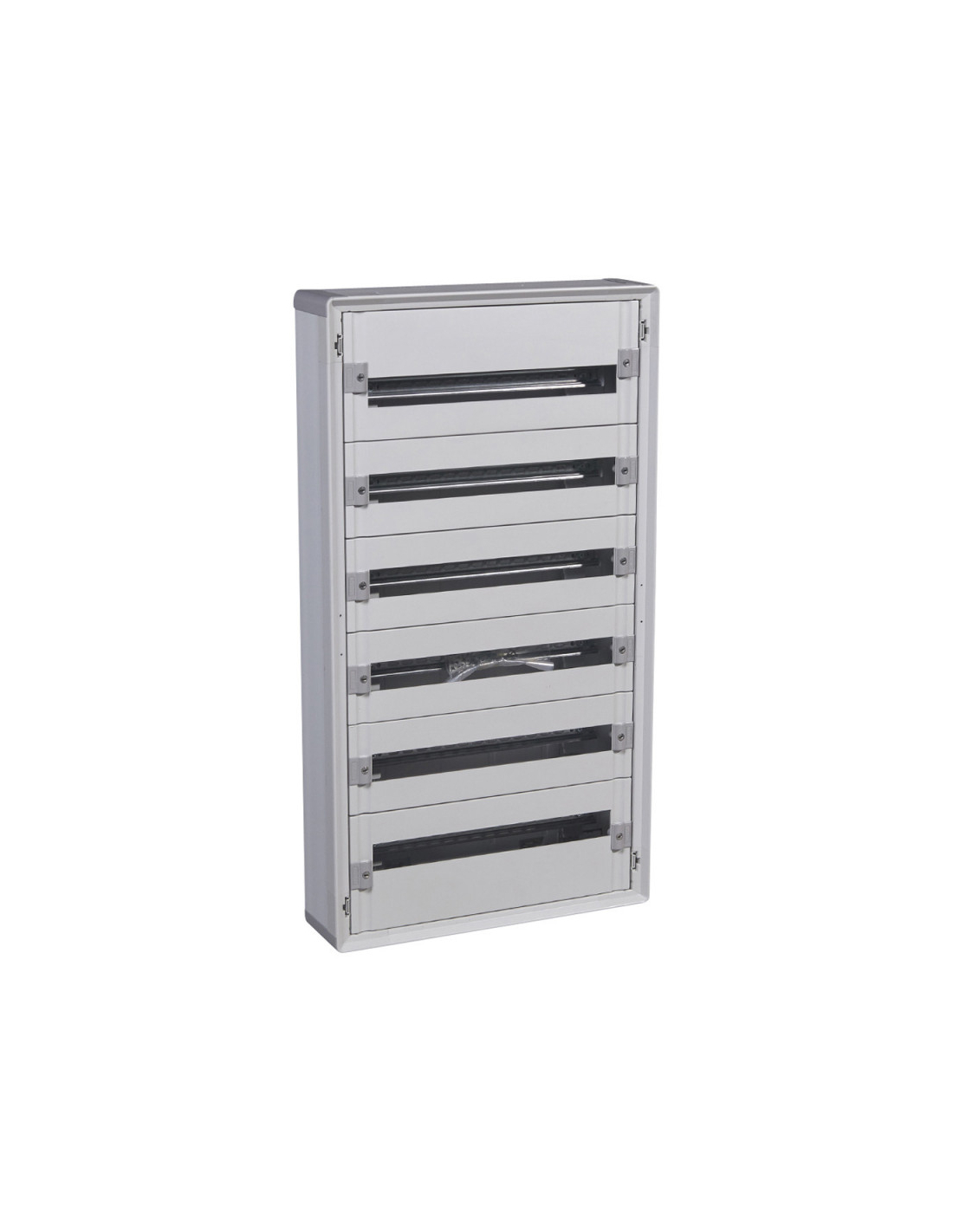

Coffret de distribution XL³ 160 6 rangées 144 modules IP43 référence 401806 - LEGRAND

Description

Le coffret de distribution LEGRAND XL³ 160 référence 401806 est un coffret isolant classe II conçu pour les installations électriques résidentielles et tertiaires. Il dispose de 6 rangées pour une capacité totale de 144 modules (24 modules par rangée).

Livré complet et prêt à équiper, il comprend rails montés, plastrons isolants ¼ de tour plombables, châssis extractible, bornier de terre automatique et bracelets de guidage pour la circulation verticale des câbles.

Caractéristiques principales

• Marque : LEGRAND
• Référence : 401806
• Gamme : XL³ 160
• Nombre de rangées : 6
• Capacité totale : 144 modules (24 modules par rangée)
• Mode de pose : saillie
• Classe : Classe II (double isolation)
• Indice de protection : IP43 avec porte et joint
• Résistance aux chocs : IK07 avec porte
• Intensité maximale : 160 A
• Couleur : Gris RAL 7035
• Dimensions : 1050 x 575 x 147 mm
• Profondeur d’encastrement : 170 mm (avec porte plate)
• Matériau : plastique isolant haute résistance
• Rail DIN : Oui
• Porte : à commander séparément

Équipements inclus

• Rails DIN montés
• Plastrons isolants ¼ de tour plombables
• Châssis extractible avec rails symétriques
• Bornier de terre à connexion automatique
• Bracelets de guidage pour circulation verticale
• Plaques d’entrée de câbles découpables

Avantages

• Grande capacité 144 modules
• Châssis extractible facilitant le câblage
• Conforme aux normes NF EN 61439-2 et 61439-3
• Isolation totale équivalente classe II
• Structure modulaire évolutive

Utilisation

1. Fixer le coffret au mur en respectant les cotes de fixation.
2. Installer les modules sur les rails DIN.
3. Réaliser le câblage conformément à la norme NF C 15-100.
4. Installer la porte compatible si nécessaire.

FAQ

Combien de modules peut accueillir ce coffret ?

Il peut accueillir jusqu’à 144 modules, répartis sur 6 rangées de 24 modules chacune.

La porte est-elle fournie ?

Non, la porte est à commander séparément selon le modèle souhaité (plate ou galbée).

Est-il conforme aux normes françaises ?

Oui, il est conforme aux normes CEI 60529, NF EN 61439-2 et NF EN 61439-3.

Peut-il recevoir un DPX 160 ?

Oui, il peut recevoir les DPX 125 et DPX 160 selon configuration.

Quel est l’indice de protection ?

IP43 avec porte et joint, IP40 avec porte, IP30 sans porte.

Informations légales

• Catégorie : coffret de distribution électrique
• Classe : Classe II – isolation totale
• Indice de protection : IP43
• Résistance aux chocs : IK07
• Conformité : CEI 60529, NF EN 61439-2, NF EN 61439-3
• Installation à réaliser par professionnel qualifié
• Directive DEEE applicable

Informations REACH

Produit conforme à la réglementation européenne REACH relative aux substances chimiques. Pour toute information complémentaire, se référer à la documentation technique LEGRAND.
