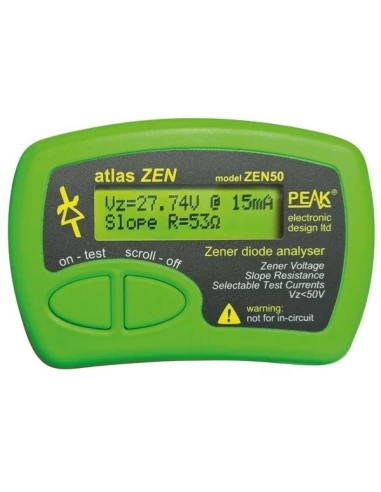

Description
analyse les diodes Zener, avalanche, VDR, TVS, LEDs (max. 50 V)
mesure la tension de claquage (de 0.00 V à 50.00 V) avec une résolution de 20 Mv
mesure la résistance équivalente (max. 1 kO à 15 mA avec une résolution de 10)
supporte la plupart des diodes Zener, avalanche et référence de 0 V à 50 V
idéal pour analyser les VDR, TVS et autres types de dispositifs de protection de tension
courants de mesure: 2 mA, 5 mA, 10 mA, 15 mA
augmentation progressive de la tension pour supporter des mesures jusqu'à 50 V à 15 mA
1 x pile AAA alcaline (incl.)
longue durée de vie et des conditions de mesure régulées même si la tension de la batterie est de 1.0 V
mesures en continu (chaque 3 secondes)
fonction 'hold' permettant de figer les valeurs de mesure, même si le composant est supprimé
pinces crocodiles à contacts dorés
mode d'emploi (anglais - allemand - italien)
sauf indication contraire, toutes les valeurs sont valables pour 20-25 °C (68-77 °F)
plage de tension Zener (Vz): 0.0 V - 50.0 V
courants de mesure nom. (lz): 2mA, 5mA, 10mA, 15mA
régler la précision de la tension de mesures: ± 1 % ± 0.2 mA
précision de la tension Zener: ± 1% ± 40 mV
résolution de la tension Zener: 20 mV - 40 mV
précision de la fréquence de mesure: -1.5% ~ +1.5%
60 V CC pulsée est suffisante pour la limite inférieure de 75 V (CC) selon la directive basse tension 2006/95/EC
courant de mesure S/C (pulsé): 35 mA
durée d'activation du courant de mesure:
min.: 0.1%
max.: 5%
typ.: 1%
durée d'activation du courant de mesure, pour limiter la dissipation de la puissance de la diode Zener à mesurer
tension externe max.: ± 50 V
plage de la résistance équivalente:
Iz = 2 mA: 0-8000 Ohm
Iz = 5 mA: 0-3200 Ohm
Iz = 10 mA: 0-1600 Ohm
Iz = 15 mA: 0-1000 Ohm
affichage de la résolution de la résistance équivalente:
Iz = 2 mA: 5 Ohm
Iz = 5 mA: 2 Ohm
Iz = 10 mA: 1 Ohm
Iz = 10 mA: 1 Ohm
précision de la résistance équivalente:
Iz = 2 mA: ±1% ±10 Ohm
Iz = 5 mA: ±1% ±4 Ohm
Iz = 10 mA: ±1% ±2 Ohm
Iz = 15 mA: ±1% ±2 Ohm
moment actuel de la résistance équivalente: de (Iz-50%) à (Iz+50%)
méthode de mesure de la résistance équivalente:
différenciation de la courbe adaptée: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
fréquence de mesure: 3 Hz
période de désactivation automatique: 60 s
pile:
type: 1 x pile alcaline AAA
plage de tension: 0.9 V - 1.6 V
avertissement en ca de basse tension: 1.0 V ± 0.05 V
température de service: 10-40°C
dimensions (sans câbles): 103 x 70 x 20 mm
poids: 98 g
matériel: plastique, verre et métal
