Lcd 20 x 2 'bottom view' type transflectif - avec retro-eclairage jaune

Description

rétro-éclairage: LED
type d'afficheur + couleur: STN jaune-vert
caractéristiques:

5 x 8 points avec curseur

contrôleur incorporé (KS0066U ou équivalent)

alimentation +5V

duty cycle 1/16

BKL piloté via pin1 (broche 1), pin2, ou pin15, pin16 ou A, K
valeurs max. absolues:

alimentation (Vdd-Vss): -0.3 ~ 5.5V

tension d'entrée (Vi): -0.3 ~ Vdd
électroniques:

tension d'entrée (Vdd): 4.7 ~ 5.5V (à  +5V) / 2.7 ~ 5.3V (à  +3.3V)

courant d'alimentation (Idd): 2.5mA typ. (à  Vdd = 5V)

tension de pilotage recommandée pour LCD (Vdd-V0): 4.3 ~ 4.7V (à  25,°)

tension directe de la LED (Vf): 4.2V typ. (à  25,°C)

courant direct de la LED (If): 140mA (à  25,°C)

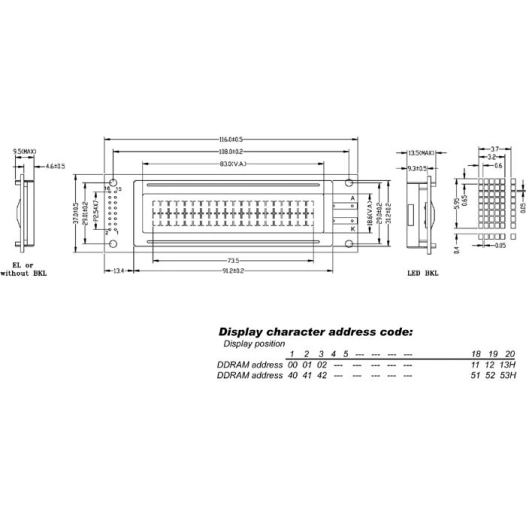

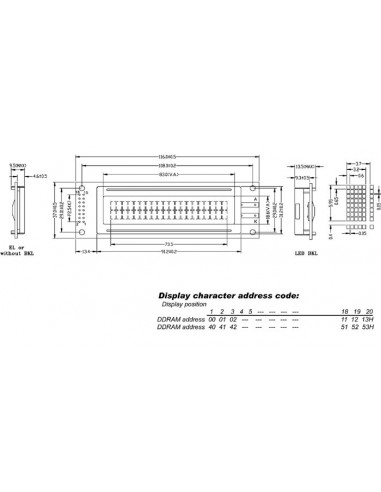

mécaniques:

dimensions module: 116.0 x 37.0mm

dimensions écran: 83.0 x 18.6mm

dimensions des points: 0.6 x 0.65mm

dimensions des caractères: 3.2 x 5.55mm
broches:

GND: 1 (Vss)

+5V: 2 (Vdd)

contrast adjustment: 3 (V0)

H/L register select signal: 4 (RS)

H/L read/write signal: 5 (R/W)

H/L enable signal: 6 (E)

H/L data bus lines: 7 ~ 14 (DB0 ~ DB7)

+4.2V for BKL: 15 (A)

power supply for BKL (0V): 16 (K)
