Description

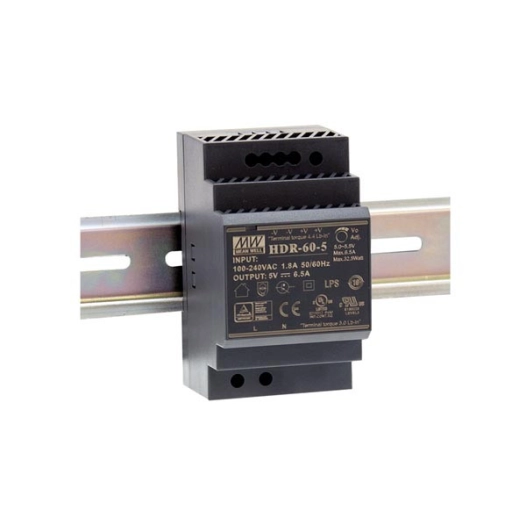

design ultra-mince, largeur 52.5 mm (3SU) • tension d'entrée universelle 85-264 VCA • consommation à vide < 0.3 W • classe d'isolation II • conforme aux normes LPS (limited power source) • tension de sortie CC réglable • protections: court-circuit / surcharge / surtension • refroidissement: convection naturelle • peut être installée sur un rail DIN TS-35/7.5 ou 15 • catégorie de surtension III • indicateur LED d'alimentation • 3 ans de garantie • usage professionnel uniquement • Cet appareil doit être installé par un technicien qualifié.sortie: •• tension CC: 15 V •• courant nominal: 4 A •• plage de courant: 0 - 4 A •• puissance nominale: 60 W •• ondulation & bruit (max.): 120 mVp-p •• plage de réglage de tension: 13.5 - 18 V •• tolérance de tension: ± 1.0 % •• régulation de ligne: ± 1.0 % •• régulation de charge: ± 1.0 % •• temps de démarrage, de montée: 500 ms, 50 ms / 230 VCA - 500 ms, 50 ms / 115 VCA à charge maximale •• temps de maintien (typ.): 30 ms / 230 VCA - 12 ms / 115 VCA à charge maximale • entrée: •• plage de tension: 85-264 VCA - 120-370 VCC •• plage de fréquence: 47 - 63 Hz •• rendement (typ.): 89 % •• courant CA (typ.): 1.2 A / 115 VCA - 0.8 A / 230 VCA •• courant d'appel (typ.): démarrage à froid 30 A / 115 VCA - 60 A / 230 VCA • protection: •• surcharge: ••• 105 - 160 % de la puissance de sortie nominale ••• type de protection: limiteur à courant constant, rétablissement automatique du système •• surtension: ••• 18.8 - 22.5 V ••• type de protection: mode hiccup, rétablissement automatique du système • environnement: •• température de travail: de -30 °C à + 70 °C •• humidité de service: 20 - 90 % RH sans condensation •• stockage: de -40 °C à +85 °C, de 10 à 95% RH •• coefficient thermique: ± 0.03 %/°C (0 - 50°C ) •• vibration: composant : 10 - 500 Hz, 2G 10 min / 1 cycle, durant 60 min le long des axes X, Y et Z. montage : conforme aux normes IEC60068-2-6 •• altitude max. de service: 2000 m •• catégorie de surtension: III, conforme aux normes EN61558, EN50178, EN60664-1, EN62477-1, altitude jusqu'à 2000 m • sécurité & CEM: •• normes de sécurité: conforme aux normes UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, design conforme à la norme TUV EN60950-1 •• tension d'isolation: entrée vers sortie : 4 kVCA •• résistance d'isolement: entée - sortie t: >100 MOhm / 500 VCC / 25 °C / 70 % RH •• émission CEM: ••• conduite: EN55032 (CISPR32) / Classe B ••• rayonnée: EN55032 (CISPR32) / Classe B ••• courant harmonique: EN61000-3-2 / Classe A ••• papillotement: EN61000-3-3 •• immunité CEM: ••• ESD: EN61000-4-2 / Niveau 3, 8KV air - Niveau 2, 4KV contact - critère A ••• susceptibilité rayonnée: EN61000-4-3 / Niveau 3 - critère A ••• EFT/Burst: EN61000-4-4 / Niveau 3 - critère A ••• crête: EN61000-4-5 / Niveau 4, 2KV/L-N - critère A ••• conduite: EN61000-4-6 / Niveau 3 - critère A ••• champ magnétique: EN61000-4-8 / Niveau 4, critère A ••• creux de tension, coupures brèves et variations de tension: EN61000-4-11 / >95% creux pour 0.5 cycles, 30% creux pour 25 cycles - >95% interruptions pour 250 cycles • autres: •• MTBF: 927.6K h, MIL-HDBK-217F (25 °C) •• dimensions (L x l x H): 52.5 x 90 x 54.5 mm
