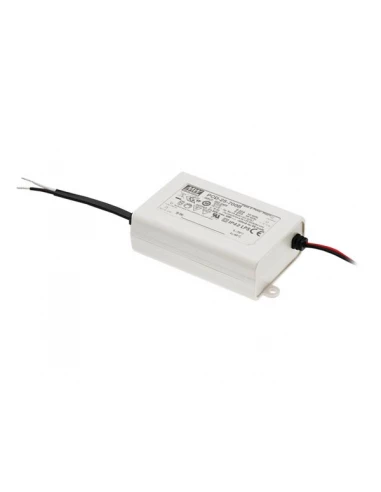

Description
variation par coupure de phase • pour variateurs TRIAC (variateur à coupure de phase en aval ou en amont) • modèles : 115 VCA ou 230 VCA • fonction PFC active intégrée • courant constant • protections: court-circuit / surtempérature • refroidissement par convection naturelle • boîtier en plastique complètement isolé • IP42 • classe II, sans mise à la terre • convient à des applications d'éclairage à LED intérieur • prétesté sur 100 % de la puissance • économique / haute fiabilitésortie: •• courant nominal: 350 mA •• tension de service: 40 - 58 V •• précision de courant: ± 5.0 % •• puissance nominale: 20.3 W •• ondulation & bruit (max.): 4.6 Vp-p •• tension de sortie à vide: 60 V •• temps de démarrage: 500 ms / 230 VCA 2000 ms / 115 VCA à charge maximale • entrée: •• plage de fréquence: 47 - 63 Hz •• facteur de puissance (typ.): PF > 0.9 / 115 VCA, PF > 0.9 / 230 VCA, PF > 0.9 / 277 VCA à charge maximale •• rendement (typ.): 82% •• courant CA: 0.6A / 115 VCA, 0.3 A / 230 VCA, 0.2 A / 277 VCA •• courant d'appel (max.): démarrage à froid 10 A (twidth=20 µs mesuré à 50% Ipeak) à 115 VCA / 230 VCA •• nombre d'alimentations max. par disjoncteur 16 A: 80 unités (disjoncteur type B) / 80 unités (disjoncteur type C) à 230 VCA •• courant de fuite: < 0.5 mA 120 VCA / 240 VCA • protection: •• court-circuit: mode hiccup, rétablissement automatique du système •• surchauffe: extinction de la tension de sortie, rétablissement automatique du système • environnement: •• température de service: de -30 °C à +60 °C •• humidité de service: 20% - 95% RH sans condensation •• température de stockage, humidité: -40 - +80 °C, 10 - 95% RH •• coefficient de température: ± 0.03% / °C (0 °C - 50 °C) •• vibration: 10 - 500 Hz, 2G 12 min/1 cycle, durant 72 min le long des axes X, Y, Z • sécurité & CEM: •• normes de sécurité: UL8750, CSA C22.2 No. 250.0-08 (sauf PCD-25-350, PCD-25-700), ENEC EN613471, EN61347-2-13, EN62384(type B), conforme IP42, design conforme à la norme UL60950-1, TUV EN60950-1, EN61347-1, EN61347-2-13 •• tension de résistance: I/P-O/P:3.75K VCA •• résistance d'isolation: I/P-O/P:100M Ohms / 500 VCC / 25 °C / 70% RH •• émission CEM: conforme aux normes EN55015 (type B), EN61000-3-2 classe C , EN61000-3-3, FCC part 18 équipement non destiné au grand public (type A) •• immunité CEM: conforme aux normes EN61000-4-2,3,4,5,6,8,11, EN55024,EN61547, niveau industrie légère, critère A • autres: •• MTBF: 906.5 K h min MIL-HDBK-217F (25°C) •• dimensions: 84 x 57 x 29.5 mm (L x l x H)
