Description

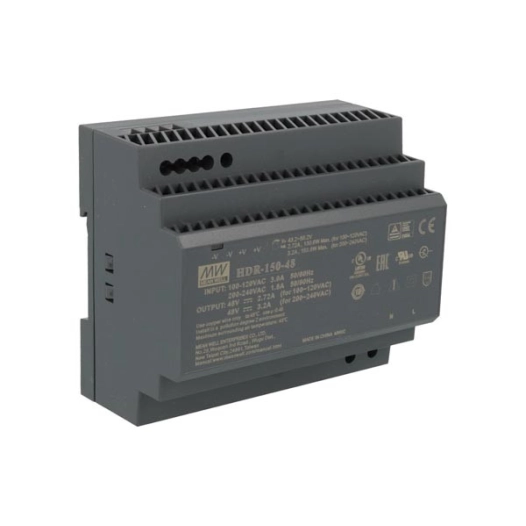

design ultra-mince, largeur 105 mm (6SU) • tension d'entrée universelle 85-264 VCA (opérationnel) • consommation à vide < 0.3 W • IEC protection: classe d'isolation II • tension de sortie CC réglable • protections: court-circuit / surcharge / surtension • refroidissement par convection naturelle • peut être installée sur un rail DIN TS-35/7.5 ou 15 • over voltage: catégorie de surtension III • LED indicator: indicateur LED d'alimentation • 3 ans de garantie • applications: •• systèmes de contrôle domestique •• automatisation des bâtiments •• systèmes de contrôle industriel •• automatisation industrielle •• appareils électromécaniques • usage professionnel uniquement • Cet appareil doit être installé par un technicien qualifié.sortie: •• tension CC: 48 V •• courant nominal: ••• 115 VCA: 2.72 A ••• 230 VCA: 3.2 A •• puissance nominale: ••• 115 VCA: 130.6 W ••• 230 VCA: 153.6 W •• ondulation & bruit (max.): max. 200 mVp-p •• plage de réglage de tension: 43.2 - 55.2 V •• tolérance de tension: ± 1.0 % •• régulation de ligne: ± 1.0 % •• régulation de charge: ± 1.0 % •• temps de démarrage, de montée: 500 ms, 50 ms / 230 VCA - 500 ms, 50 ms / 115 VCA à charge maximale •• temps de maintien (typ.): 30 ms / 230 VCA - 12 ms / 115 VCA à charge maximale • entrée: •• plage de tension: 85-264 VCA (277 VCA opérationnel) - 120-370 VCC (390 VCC opérationnel) •• plage de fréquence: 47 - 63 Hz •• rendement (typ.): 90.5 % •• courant CA (typ.): 3 A / 115 VCA - 70 A / 230 VCA •• courant d'appel (typ.): démarrage à froid 35 A / 115 VCA - 70 A / 230 VCA • protection: •• surcharge: ••• 105 - 135 % de la puissance nominale ••• type de protection: limiteur à courant constant, rétablissement automatique du système ••• hiccup mode when output voltage < 50%, recovers automatically after fault condition is removed •• surtension: ••• 15 - 18 V ••• type de protection: tension de sortie est coupée, rétablissement automatique du système • environnement: •• température de travail: de -30 °C à + 70 °C •• humidité de service: 20 - 90 % RH sans condensation •• stockage: de -40 °C à +85 °C, de 10 à 95% RH •• coefficient thermique: ± 0.03 %/°C (0 - 45°C ) RH sans condensation •• vibration: 10 - 500 Hz, 2G 10 min / 1 cycle, durant 60 min le long des axes X, Y et Z. montage : conforme aux normes IEC60068-2-6 •• altitude de service: 2000 m •• catégorie de surtension: III, conforme aux normes EN62368, EN61558, EN50178, EN60664-1, EN62477-1, altitude jusqu'à 2000 m • sécurité & CEM: •• normes de sécurité: conforme aux normes IEC62368-1, UL62368-1, UL61010, TUV EN61558-2-16, EACTPTC004, design conforme à la norme EN50178, TUV EN62368-1 •• tension d'isolation: entrée vers sortie : 4 kVCA •• résistance d'isolement: entée - sortie t: >100 MOhm / 500 VCC / 25 °C / 70 % RH •• émission CEM: ••• conduite: EN55032 (CISPR32) / Classe B ••• rayonnée: EN55032 (CISPR32) / Classe B ••• courant harmonique: EN61000-3-2 / Classe A ••• papillotement: EN61000-3-3 •• immunité CEM: ••• ESD: EN61000-4-2 / Niveau 3, 8KV air - Niveau 2, 4KV contact - critère A ••• susceptibilité rayonnée: EN61000-4-3 / Niveau 3 - critère A ••• EFT/Burst: EN61000-4-4 / Niveau 3 - critère A ••• crête: EN61000-4-5 / Niveau 4, 2KV/L-N - critère A ••• conduite: EN61000-4-6 / Niveau 3 - critère A ••• champ magnétique: EN61000-4-8 / Niveau 4, critère A ••• creux de tension, coupures brèves et variations de tension: EN61000-4-11 / >95% creux pour 0.5 cycles, 30% creux pour 25 cycles - >95% interruptions pour 250 cycles • autres: •• MTBF: 536.1K h, MIL-HDBK-217F (25 °C) •• dimensions: 105 x 90 x 54.5 mm (l x H x P)
