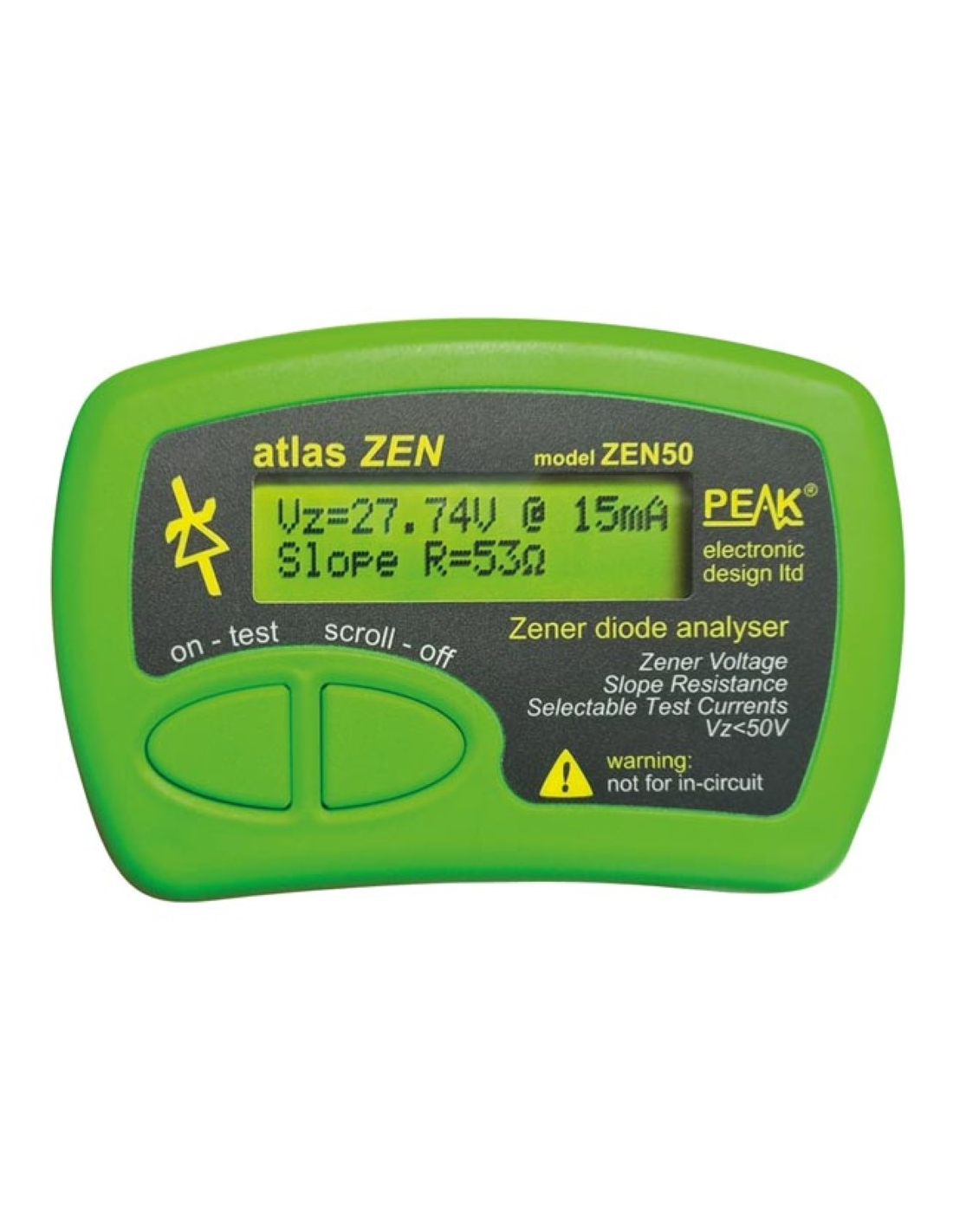

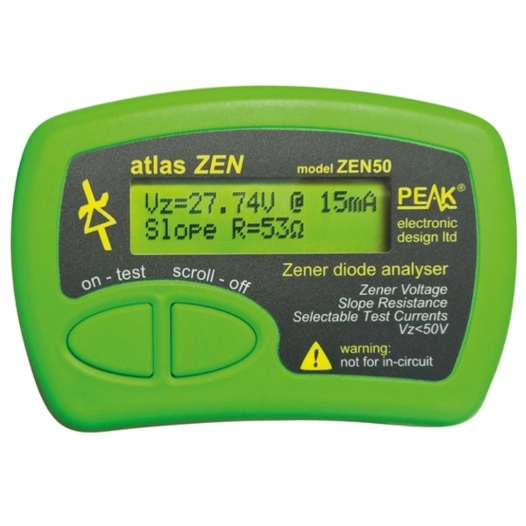

atlas zen - analyseur de diodes zener (0 - 50 v)

Description

Informations de base sur le produit: •• Couleurs primaires: Vert •• Profondeur du produit: 70 mm •• Hauteur du produit: 103 mm •• Largeur du produit: 70 mm •• Poids Produit: 98 g •• Matériau: ABS •• Matériau supplémentaire: Verre, Métal •• Informations détaillées:

• teste les diodes Zener, les diodes d'avalanche, les VDR, les TVS, les chaînes de LED et bien plus encore (jusqu'à 50 V)
• Mesure la tension de claquage (0,00 V à 50,00 V) avec une résolution aussi fine que 20 mV
• Mesure la résistance de pente (jusqu'à 1 kO à 15 mA avec une résolution de 1O)
• Prend en charge la plupart des zeners, des diodes à avalanche et des diodes de référence de 0 V à 50 V
• Idéal pour tester les VDR, les TVS et d'autres types de dispositifs de protection de la tension.
• Courants de test sélectionnables : 2 mA, 5 mA, 10 mA, 15 mA
• Faible rapport cyclique du courant d'essai pour minimiser l'échauffement de votre composant, même lorsque vous testez à 50 V et 15 mA

• Précision de la mesure de la résistance de la pente :
  • Iz = 2 mA (précision de la mesure de la résistance de pente) : ±1% ±10 Ohm
  • Iz = 5 mA (précision de la mesure de la résistance de pente) : ±1% ±4 Ohm
  • Iz = 10 mA (précision de la mesure de la résistance de pente) : ±1% ±2 Ohm
  • Iz = 15 mA (précision de la mesure de la résistance de pente) : ±1% ±2 Ohm
• Echelle de courant de la résistance de pente : (Iz-50%) à (Iz+50%)
• Méthode de mesure de la résistance de pente :
  • différenciation de la courbe qui s'adapte: : (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3)
  • taux de mesure : 3 Hz
  • Période d'arrêt automatique : 60 sec.

• Mesure de la résistance de la pente :
  • Iz = 2 mA (plage de mesure de la résistance de pente) : 0-8000 Ohm
  • Iz = 5 mA (plage de mesure de la résistance de pente) : 0-3200 Ohm
  • Iz = 10 mA (plage de mesure de la résistance de pente) : 0-1600 Ohm
  • Iz = 15 mA (plage de mesure de la résistance de pente) : 0-1000 Ohm
• Résolution de la résistance de pente affichée :
  • Iz = 2 mA (résolution de la résistance de pente affichée) : 5 Ohm
  • Iz = 5 mA (résolution de la résistance de pente affichée) : 2 Ohm
  • Iz = 10 mA (résolution de la résistance de pente affichée) : 1 Ohm
  • Iz = 15 mA (résolution de la résistance de pente affichée) : 1 Ohm

• Résumé des spécifications à 20-25 °C (68-77 °F) sauf indication contraire
• Gamme de tension de la Zener (Vz) : 0,0 V - 50,0 V
• Courants d'essai nominaux (Iz) : 2mA, 5mA, 10mA, 15mA
• Précision du courant d'essai : ± 1 % ± 0,2 mA
• Précision de la mesure de la tension Zener : ± 1 % ± 40 mV
• Résolution de la mesure de la tension de Zener : 20 mV - 40 mV
• Précision de la fréquence d'essai : -1,5% ~ +1,5%
  • 60 V DC pulsé satisfait la limite inférieure de 75 V(DC) pour la directive basse tension 2006/95/EC
• Courant d'essai dans un court-circuit (pulsé) : 35 mA
• Cycle d'utilisation du courant d'essai :
  • min : 0.1%
  • max : 5%
  • typique : 1%
