Description

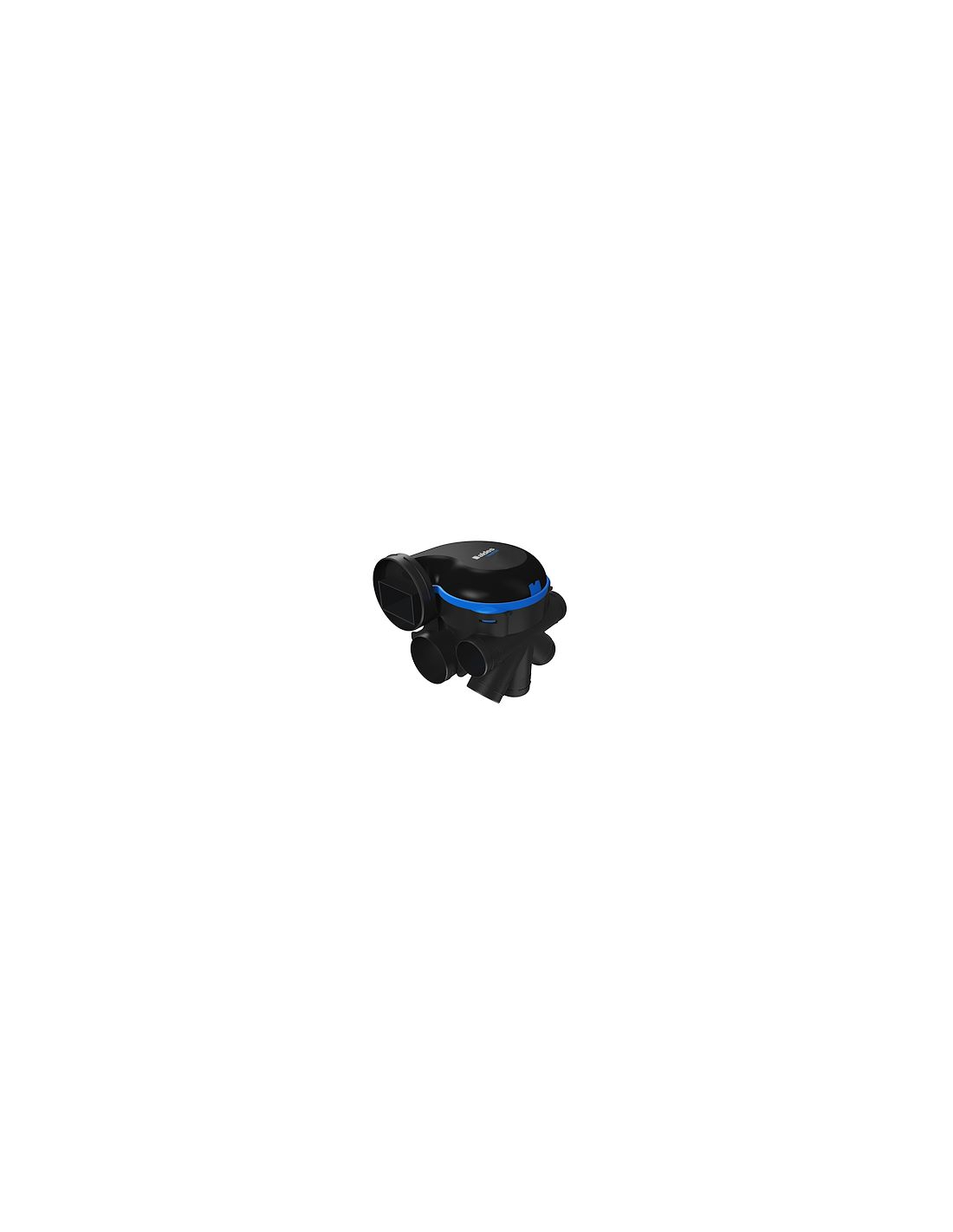

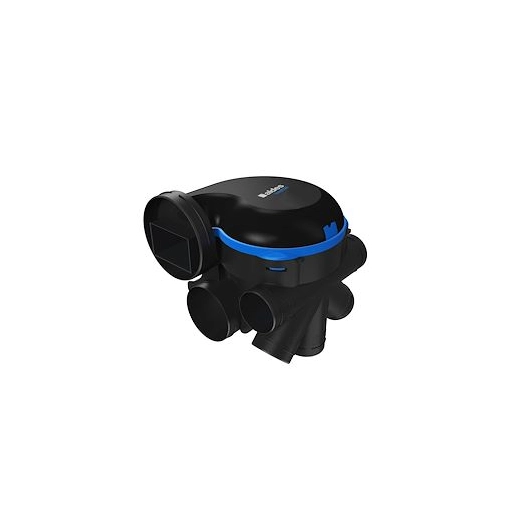

Le groupe EasyHOME HYGRO COMBLE MP est un système de ventilation simple flux individuelle hygroréglable développé par ALDES, destiné à l’habitat résidentiel individuel, aussi bien en construction neuve conforme RE2020 qu’en rénovation.
Ce système assure le renouvellement permanent de l’air intérieur en évacuant l’humidité ambiante tout en limitant les déperditions de chaleur. Les bouches et entrées d’air hygroréglables détectent, pièce par pièce, le taux d’humidité ou la présence d’occupants afin d’adapter automatiquement les débits de ventilation aux besoins réels du logement.
EasyHOME HYGRO COMBLE MP est une solution de VMC moyenne pression intégrant un moteur EC très basse consommation avec une courbe intermédiaire optimisée. Elle répond aux exigences de débit et de pression de la RE2020 ainsi qu’au CPT 3828 dans le cadre de la construction neuve.
Réglementations & conformité(s)
- N° Identification QB37 : 70/01-CHY5-2266
- N° d’avis technique : 14.5/17-2266
Plus produit
- VMC moyenne pression conforme aux exigences des maisons RE2020 et des rénovations
- Fonctionnement ultra-silencieux avec un niveau sonore inférieur à 20 dB(A)
- Compatible multi-conduits
- Installation simplifiée grâce au système EasyCLIP
- Optimisation de la qualité de l’air intérieur et du confort thermique
Principe de fonctionnement
Le système EasyHOME HYGRO renouvelle l’air du logement en évacuant l’humidité ambiante tout en limitant les déperditions de chaleur.Les bouches et entrées d’air hygroréglables détectent, pièce par pièce, l’humidité ou la présence afin d’adapter automatiquement le débit de ventilation au besoin.
Description produit
EasyHOME HYGRO COMBLE MP est une solution de ventilation simple flux hygroréglable qui adapte le renouvellement d’air au taux d’humidité ou à la présence d’occupants dans le logement, évitant ainsi les déperditions de chaleur.
Avec sa courbe intermédiaire modulée par un moteur EC très basse consommation, MP optimise la ventilation du logement et répond aux exigences de débit et pression de la RE2020 et du nouveau CPT3828 dans le cadre de la construction neuve.
Sur appui d’une étude de dimensionnement, EasyHOME HYGRO COMBLE MP permet d’équiper des maisons avec des réseaux courts à pertes de charges moyennes.
Modes de fonctionnement
- Mode HYGRO : mode de fonctionnement quotidien, variable en continu. En cas d’augmentation de l’humidité (salles de bain ou cuisine) ou de présence d’occupants (WC), les débits de ventilation aux bouches augmentent. En période d’absence, les débits sont réduits au minimum.
- Mode BOOST CUISINE : permet une évacuation rapide de l’humidité et des odeurs à l’heure des repas. La grande vitesse en cuisine est déclenchée par un bouton poussoir (bouche ELEC) ou via une cordelette (bouche CORD) et permet l’ouverture de la bouche en débit de pointe pour une durée de 30 minutes.
Domaines d’application
- Habitat résidentiel individuel
- Neuf
- Rénovation
Mise en œuvre
Montage :
- Suspension en combles avec cordelette fournie
- Fixation possible sur paroi verticale grâce au kit de fixation mural (en option)
Alimentation électrique :
- Bornier électrique à connexion rapide
- Alimentation bouches Cuisine PUSH et WC PRESENCE par piles (2 x AA/LR06, non fournies)
Raccordement réseau aéraulique :
Le caisson EasyHOME est compatible avec tous les types de réseaux :
- Conduits souples Algaine PVC & ALU
- Conduits semi-rigides OPTIFLEX®
- Conduits rigides Minigaine
Pour faciliter l’installation, utiliser les accessoires du système EasyCLIP :
- EasyCLIP Algaine (raccords + colliers fournis dans le kit)
- EasyCLIP OPTIFLEX® (raccords + joints en option)
Hors volume chauffé, isoler le réseau.
Caractéristiques principales
- Groupe COMBLES en matière plastique recyclée
- Raccordements sur le groupe :
- 1 piquage Ø 125 mm cuisine
- 1 piquage Ø 125 mm supplémentaire pour raccorder jusqu’à 2 pièces humides
- 5 piquages Ø 80 mm pièces humides
- 1 rejet Ø 160 mm
- Pictogrammes d’aide au montage sur le groupe
- Piquages embarquant le système EasyCLIP compatible Algaine & OPTIFLEX®
- Moteur EC très basse consommation et silencieux
- 2 modes de fonctionnement : mode HYGRO et mode BOOST CUISINE
Composition des kits
- Cordelette de suspension : 1
- Bouchon Ø 80 mm : 3
- Bouchon operculable Ø 125/80 mm : 1
Données générales
- Nombre de raccordements Ø 125 mm : 2
- Nombre de raccordements Ø 80 mm : 5
- Nombre de sanitaires maximum : 7
- Nombre de vitesses : 1
- Type de moteur : EC
Données dimensionnelles
- H (mm) : 320
- L (mm) : 310
- P (mm) : 318
- Ø rejet (mm) : 160
- Poids (kg) : 2,7
Données aérauliques
- Débit max ErP (m³/h) : 302
Données acoustiques
- Pression acoustique à 2 m de la bouche cuisine (dB(A)) : 18
- Puissance acoustique à la bouche cuisine (dB(A)) : 35
- Puissance acoustique au groupe à 100 m³/h (dB(A)) : 45
- Puissance acoustique ErP (dB(A)) : 50
Données thermiques
- Consommation moyenne journalière F4 (1 bain + 1 WC) (W) : 9,2
Données électriques
- Tension (V) : 230
- Fréquence (Hz) : 50
- Puissance max (W) : 52
- Intensité max (A) : 0,6
Données réglementaires
- Classe énergétique - climat moyen : B
Courbes
Courbes aérauliques, de consommation et valeurs acoustiques EasyHOME HYGRO MP (selon la fiche technique fabricant).
