Description

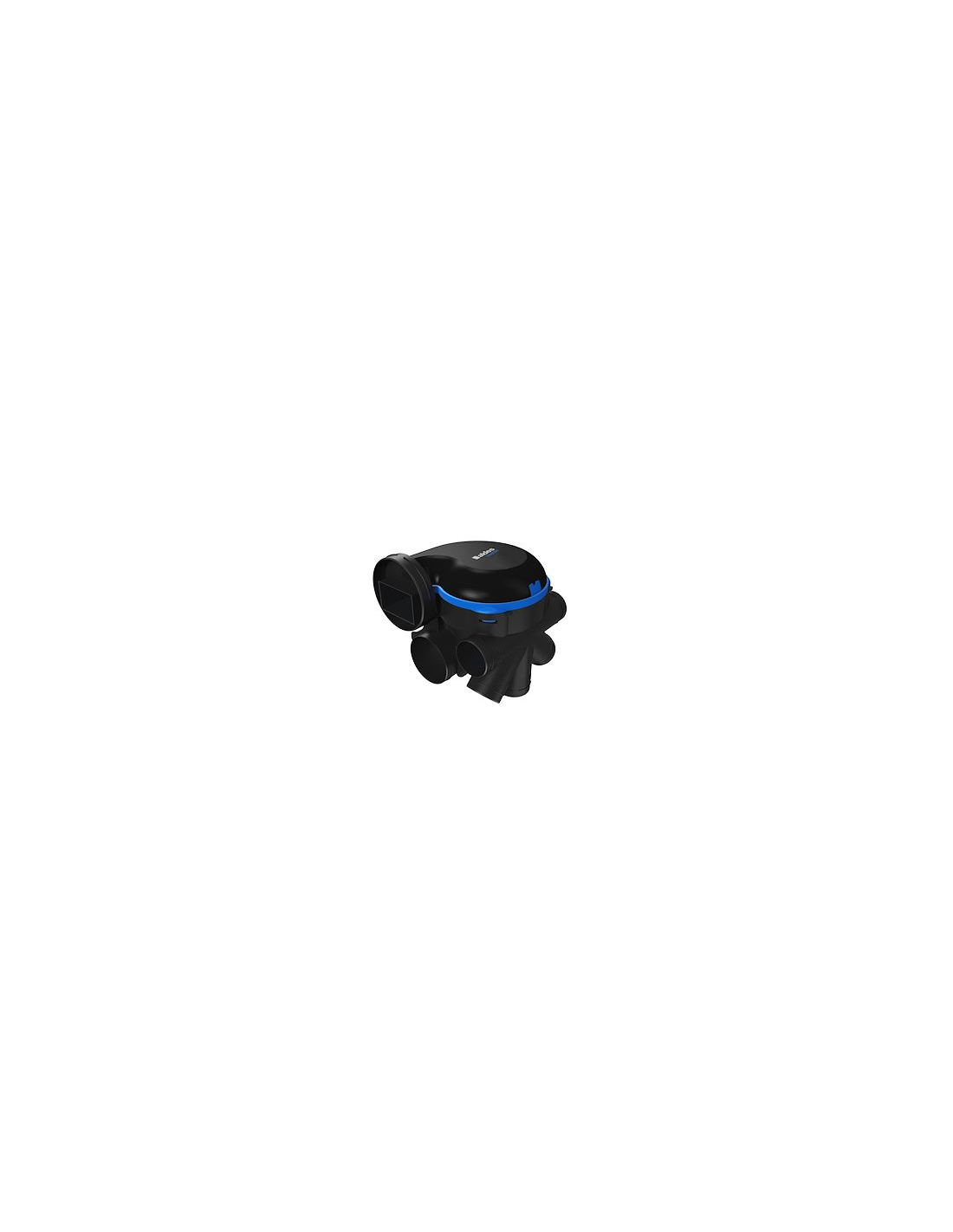

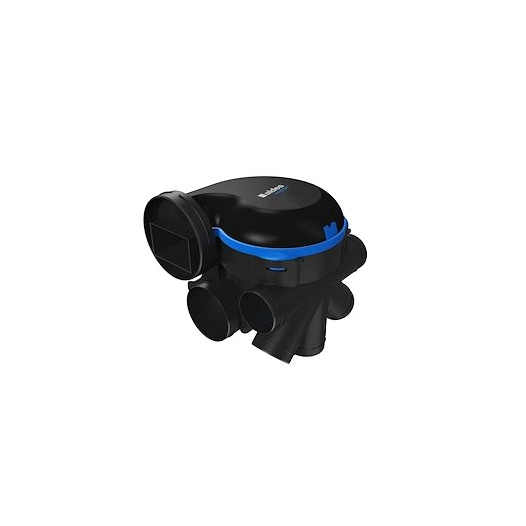

Le kit EasyHOME HYGRO COMBLE MP avec bouches BDH ELEC est un système de ventilation simple flux individuelle hygroréglable développé par ALDES, destiné à l’habitat résidentiel individuel, aussi bien en construction neuve conforme RE2020 qu’en rénovation.
Ce système assure le renouvellement permanent de l’air intérieur en évacuant l’humidité ambiante tout en limitant les déperditions de chaleur. Les bouches et entrées d’air hygroréglables détectent, pièce par pièce, l’humidité ou la présence afin d’adapter automatiquement le débit de ventilation aux besoins réels du logement.
EasyHOME HYGRO COMBLE MP est une solution de VMC moyenne pression intégrant un moteur EC très basse consommation avec une courbe intermédiaire optimisée. Elle répond aux exigences de débit et de pression de la RE2020 ainsi qu’au CPT 3828 dans le cadre de la construction neuve.
Réglementations & conformité(s)
- N° Identification QB37 : 05/02-CHY5-2320
- N° d’avis technique : 14.5/25-2320
Plus produit
- VMC moyenne pression conforme aux exigences des maisons RE2020 et des rénovations
- Fonctionnement ultra-silencieux avec un niveau sonore inférieur à 20 dB(A)
- Compatible multi-conduits
- Installation simplifiée grâce au système EasyCLIP
- Confort acoustique optimisé dans tout le logement
Principe de fonctionnement
Le système EasyHOME HYGRO renouvelle l’air du logement en évacuant l’humidité ambiante et en limitant les déperditions de chaleur.Les bouches hygroréglables BDH ajustent automatiquement les débits de ventilation en fonction de l’humidité (salles de bain, cuisine)ou de la présence d’occupants (WC).
Description produit
EasyHOME HYGRO COMBLE MP est une solution de ventilation simple flux hygroréglable qui adapte le renouvellement d’air au taux d’humiditéou à la présence d’occupants dans le logement, évitant ainsi les déperditions de chaleur.
Avec sa courbe intermédiaire modulée par un moteur EC très basse consommation, MP optimise la ventilation du logementet répond aux exigences de débit et de pression de la RE2020 et du nouveau CPT3828 dans le cadre de la construction neuve.
Sur appui d’une étude de dimensionnement, EasyHOME HYGRO COMBLE MP permet d’équiper des maisons avec des réseaux courtsà pertes de charges faibles ou moyennes.
Modes de fonctionnement
- Mode HYGRO : mode de fonctionnement quotidien, variable en continu. En cas d’augmentation de l’humidité ou de présence d’occupants, les débits augmentent. En période d’absence, les débits sont réduits au minimum.
- Mode BOOST CUISINE : évacuation rapide de l’humidité et des odeurs. Déclenchement par bouton poussoir (bouche ELEC) ou cordelette (bouche CORD) pour une durée de 30 minutes.
Domaines d’application
- Habitat résidentiel individuel
- Construction neuve
- Rénovation
Mise en œuvre
Montage :
- Suspension en combles avec cordelette fournie
- Fixation murale possible sur paroi verticale (kit en option)
Alimentation électrique :
- Bornier électrique à connexion rapide
- Bouches cuisine PUSH et WC PRESENCE alimentées par piles (2 x AA / LR06 non fournies)
Raccordement réseau aéraulique :
- Conduits souples Algaine PVC & ALU
- Conduits semi-rigides OPTIFLEX®
- Conduits rigides Minigaine
Pour faciliter l’installation, utiliser les accessoires du système EasyCLIP.Hors volume chauffé, le réseau doit être isolé.
Caractéristiques principales
- Groupe combles en matière plastique recyclée
- 1 piquage Ø 125 mm cuisine
- 1 piquage Ø 125 mm supplémentaire (jusqu’à 2 pièces humides)
- 5 piquages Ø 80 mm pièces humides
- 1 rejet Ø 160 mm
- Pictogrammes d’aide au montage intégrés
- Piquages compatibles EasyCLIP Algaine & OPTIFLEX®
- Moteur EC très basse consommation et silencieux

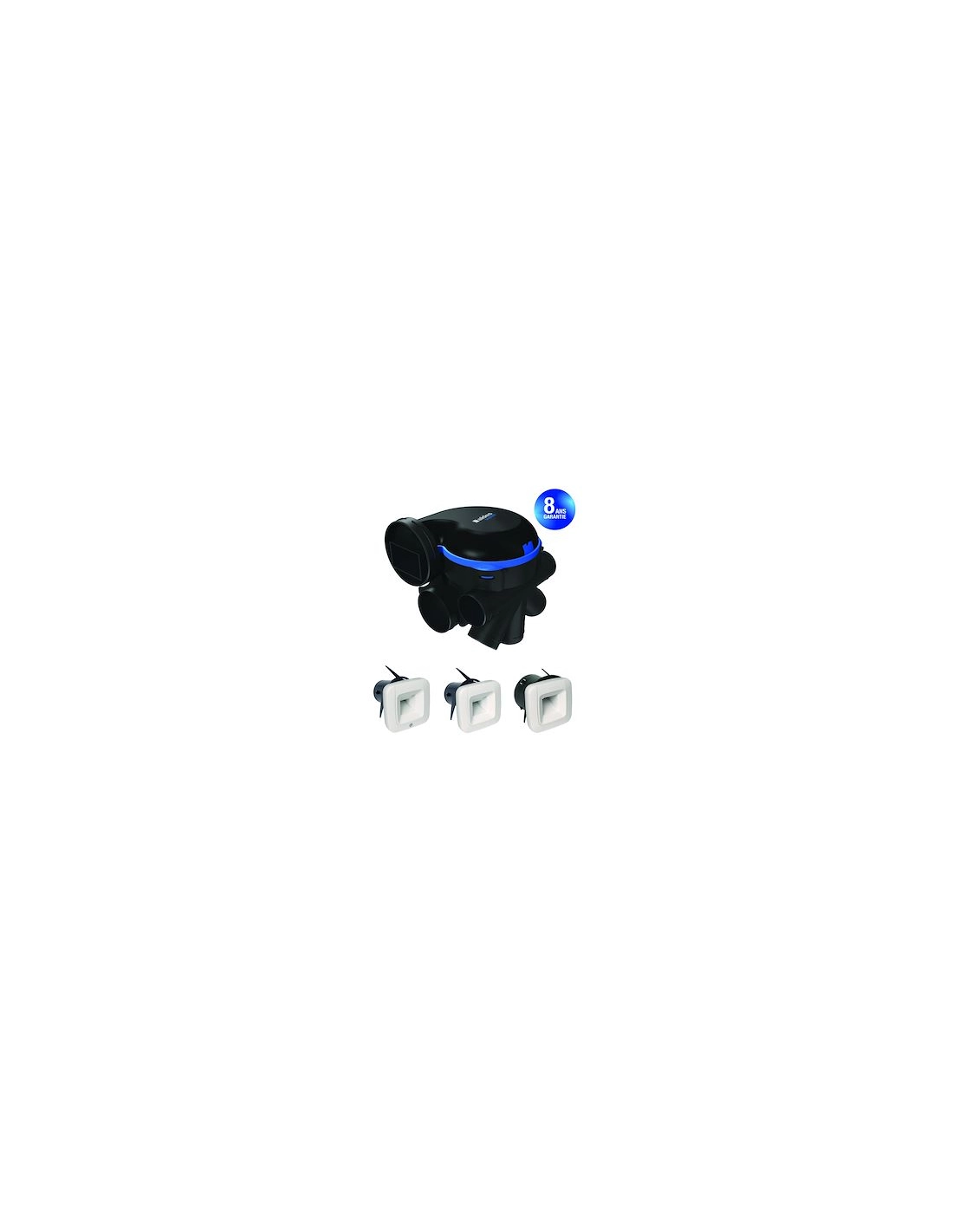

Composition du kit
- 1 cordelette de suspension
- 3 bouchons Ø 80 mm
- 1 bouchon operculable Ø 125 / 80 mm
- 1 bouche cuisine C51 PUSH Ø 125 mm avec manchette
- 1 bouche bain B51 Ø 80 mm avec manchette
- 1 bouche WC W16 PRES Ø 80 mm avec manchette
- 1 EasyCLIP Algaine Ø 125 mm
- 2 EasyCLIP Algaine Ø 80 mm
- 1 EasyCLIP Algaine Ø 160 mm
Données générales
- Nombre de raccordements Ø 125 mm : 2
- Nombre de raccordements Ø 80 mm : 5
- Nombre de sanitaires maximum : 7
- Nombre de vitesses : 1
- Type de moteur : EC
Données dimensionnelles
- Hauteur : 320 mm
- Largeur : 310 mm
- Profondeur : 318 mm
- Ø rejet : 160 mm
- Poids : 2,7 kg
Données aérauliques
- Débit maximal ErP : 300 m³/h
Données acoustiques
- Pression acoustique à 2 m de la bouche cuisine : 18 dB(A)
- Puissance acoustique à la bouche cuisine : 30 dB(A)
- Puissance acoustique au groupe à 100 m³/h : 45 dB(A)
- Puissance acoustique ErP : 50 dB(A)
Données thermiques
- Consommation moyenne journalière F4 (1 bain + 1 WC) : 10,9 W
Données électriques
- Tension : 230 V
- Fréquence : 50 Hz
- Puissance maximale : 57 W
- Intensité maximale : 0,2 A
Données réglementaires
- Classe énergétique – climat moyen : B
Courbes
Courbes aérauliques, de consommation et valeurs acoustiques EasyHOME HYGRO MP selon la documentation fabricant.
