Description

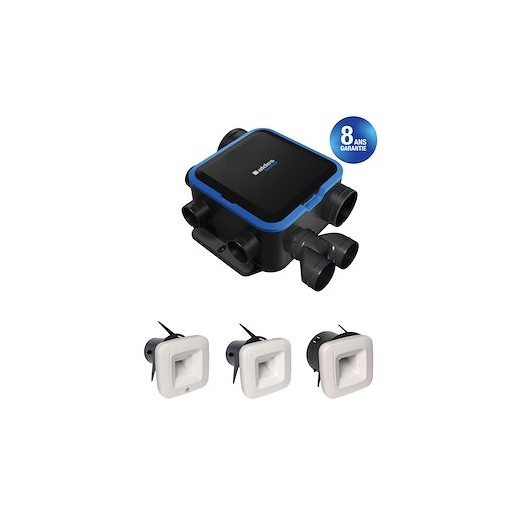

Le kit EasyHOME HYGRO COMPACT Premium MP avec bouches BDH ELEC est un système de ventilation simple flux individuelle hygroréglable développé par ALDES. Il est conçu pour équiper des logements en construction neuve RE2020 ou en rénovation, avec des réseaux à pertes de charges faibles ou moyennes.
Le système EasyHOME HYGRO renouvelle l’air du logement en évacuant l’humidité ambiante tout en limitant les déperditions de chaleur. Les bouches et entrées d’air hygroréglables détectent, pièce par pièce, l’humidité ou la présence d’occupants afin d’adapter automatiquement le débit de ventilation aux besoins réels.
EasyHOME HYGRO COMPACT Premium MP est une solution de VMC moyenne pression intégrant un moteur EC très basse consommation. Sa courbe intermédiaire optimisée permet de répondre aux exigences de débit et de pression de la RE2020 ainsi qu’au CPT 3828 V0 dans le cadre de la construction neuve.
Sur appui d’une étude de dimensionnement, EasyHOME HYGRO COMPACT Premium MP permet d’équiper des maisons ou appartements jusqu’à 5 sanitaires, avec des réseaux courts à pertes de charges moyennes.
Réglementations & conformité(s)
- N° Identification QB37 : 05/02-CHY5-2320
- N° d’avis technique : 14.5/25-2320
Plus produit
- VMC moyenne pression conforme aux exigences des maisons RE2020 et des rénovations
- Fonctionnement ultra-silencieux (< 20 dB(A))
- Caisson extra-plat (< 19 cm) et léger pour une installation facile et rapide
- Compatible multi-conduits
- Installation simplifiée grâce au système EasyCLIP
Principe de fonctionnement
Le système hygroréglable EasyHOME fonctionne selon deux modes distincts afin d’optimiser la qualité de l’air intérieur tout en limitant la consommation énergétique.
Modes de fonctionnement
- Mode HYGRO : mode de fonctionnement quotidien, variable en continu. En cas d’augmentation de l’humidité (salles de bain, cuisine) ou de présence d’occupants (WC), les débits de ventilation augmentent automatiquement. En période d’absence, les débits sont réduits au minimum.
- Mode BOOST CUISINE : mode permettant une évacuation rapide de l’humidité et des odeurs. La grande vitesse en cuisine est déclenchée par bouton poussoir (bouche ELEC) ou par cordelette (bouche CORD), pour une durée de 30 minutes.
Domaines d’application
- Habitat résidentiel individuel
- Habitat résidentiel collectif
- Construction neuve
- Rénovation
Mise en œuvre
Montage :
- Version multi-installation avec fixation à 2 vis
- Gabarit de perçage inclus dans le kit (entraxe 406 mm)
Alimentation électrique :
- Bornier électrique à connexion rapide
- Bouches cuisine PUSH et WC PRESENCE alimentées par piles (2 x AA / LR06 non fournies)
Raccordement réseau aéraulique :
- Conduits souples Algaine PVC et ALU
- Conduits semi-rigides OPTIFLEX®
- Conduits rigides Minigaine
Pour faciliter l’installation, l’utilisation des accessoires du système EasyCLIP est recommandée.Hors volume chauffé, le réseau doit être isolé.
Caractéristiques principales
- Groupe COMPACT en matière plastique recyclée
- Caoutchoucs anti-vibratiles intégrés
- 1 piquage Ø 125 mm cuisine
- 5 piquages Ø 80 mm pièces humides
- 1 rejet Ø 160 mm
- Pictogrammes d’aide au montage intégrés
- Piquages compatibles EasyCLIP Algaine & OPTIFLEX®
- Moteur EC très basse consommation et silencieux
Composition du kit
- 1 culotte Ø 80 mm / 2 x Ø 80 mm
- 2 bouchons Ø 80 mm
Données générales
- Nombre de raccordements Ø 125 mm : 1
- Nombre de raccordements Ø 80 mm : 5
- Nombre de sanitaires maximum : 5
- Nombre de vitesses : 1
- Type de moteur : EC
Données dimensionnelles
- Hauteur : 187 mm
- Largeur : 459 mm
- Profondeur : 460 mm
- Ø rejet : 160 mm
- Poids : 3,6 kg
Données aérauliques
- Débit maximal ErP : 314 m³/h
Données acoustiques
- Pression acoustique à 2 m de la bouche cuisine : 16 dB(A)
- Puissance acoustique à la bouche cuisine : 33 dB(A)
- Puissance acoustique au groupe à 100 m³/h : 40 dB(A)
- Puissance acoustique ErP : 44 dB(A)
Données thermiques
- Consommation moyenne journalière F4 (1 bain + 1 WC) : 9,6 W
Données électriques
- Tension : 230 V
- Fréquence : 50 Hz
- Puissance maximale : 52 W
- Intensité maximale : 0,6 A
Données réglementaires
- Classe énergétique – climat moyen : B
Courbes
Courbes aérauliques, de consommation et valeurs acoustiques EasyHOME HYGRO COMPACT Premium MP selon la documentation technique ALDES.
