Description

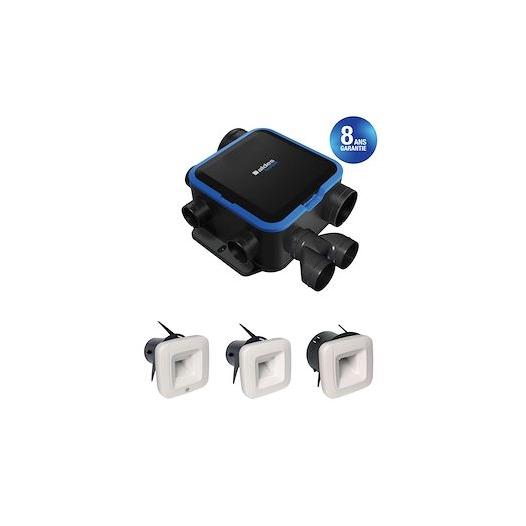

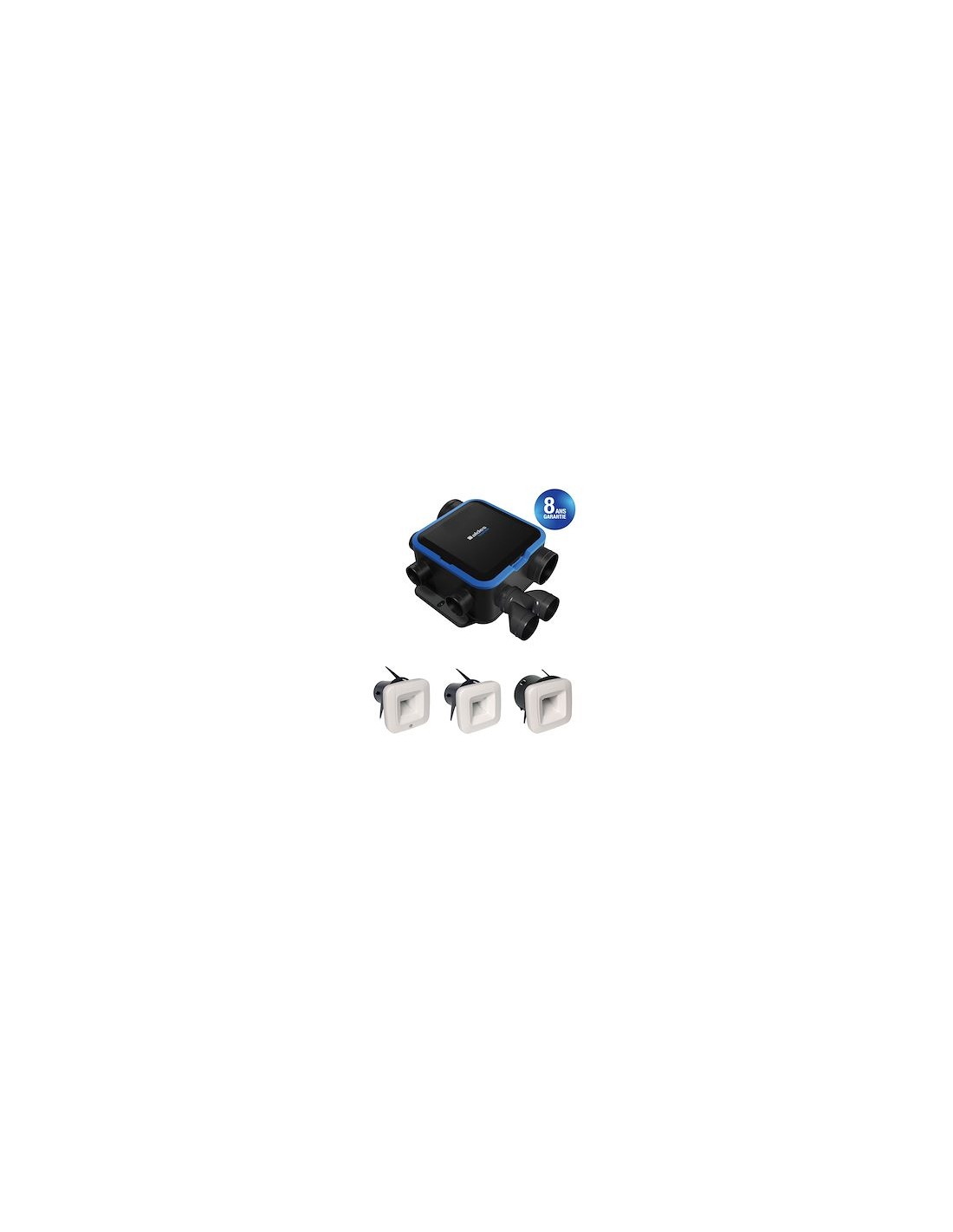

Le kit EasyHOME HYGRO COMPACT Classic avec bouches BDH ELEC est un système de ventilation simple flux individuelle hygroréglable développé par ALDES. Il s’agit d’une solution accessible, conçue pour s’adapter automatiquement aux besoins du logement grâce à la détection de l’humidité pièce par pièce.
Le système EasyHOME HYGRO renouvelle l’air du logement en évacuant l’humidité ambiante tout en limitant les déperditions de chaleur. Les bouches et entrées d’air hygroréglables détectent, pièce par pièce, l’humidité ou la présence afin d’ajuster automatiquement le débit de ventilation au besoin réel.
EasyHOME HYGRO COMPACT Classic est une solution de ventilation simple flux hygroréglable qui adapte le renouvellement d’air au taux d’humidité ou à la présence d’occupants dans le logement, évitant ainsi les déperditions de chaleur. Elle est particulièrement adaptée au remplacement d’une VMC existante ou à la rénovation de maisons ou appartements jusqu’à 4 pièces humides.
L’installation d’un système EasyHOME HYGRO COMPACT Classic permet de réaliser en moyenne 200 € d’économies par an sur la facture de chauffage par rapport à une VMC autoréglable.
Réglementations & conformité(s)
- N° Identification QB37 : 70/01-CHY5-2266
- N° d’avis technique : 14.5/17-2266
Plus produit
- Jusqu’à 358 € d’économies par an sur la facture de chauffage
- Fonctionnement ultra-silencieux (< 20 dB(A))
- Caisson extra-plat (< 19 cm) et léger
- Compatible multi-conduits
- Bouches hygroréglables BDH au design compact et discret
Principe de fonctionnement
Le système hygroréglable EasyHOME fonctionne sur deux modes afin d’assurer une ventilation efficace tout en limitant la consommation énergétique.
Modes de fonctionnement
- Mode HYGRO : mode de fonctionnement quotidien, variable en continu. En cas d’augmentation de l’humidité (salles de bain ou cuisine) ou de présence d’occupants (WC), les débits de ventilation augmentent automatiquement. En période d’absence, les débits sont réduits au minimum.
- Mode BOOST CUISINE : permet une évacuation rapide de l’humidité et des odeurs à l’heure des repas. La grande vitesse en cuisine est déclenchée par bouton poussoir (bouche ELEC) ou par cordelette (bouche CORD) pour une durée de 30 minutes.
Domaines d’application
- Habitat résidentiel individuel
- Habitat résidentiel collectif
- Construction neuve
- Rénovation
Mise en œuvre
Montage :
- Version multi-installation avec fixation à 2 vis
- Gabarit de perçage inclus dans le kit (entraxe 406 mm)
Alimentation électrique :
- Bornier électrique à connexion rapide
- Bouches cuisine PUSH et WC PRESENCE alimentées par piles (2 x AA / LR06 non fournies)
Raccordement réseau aéraulique :
- Conduits souples Algaine PVC et ALU
- Conduits semi-rigides OPTIFLEX®
- Conduits rigides Minigaine
Pour faciliter l’installation, l’utilisation des accessoires du système EasyCLIP est recommandée.Hors volume chauffé, le réseau doit être isolé.

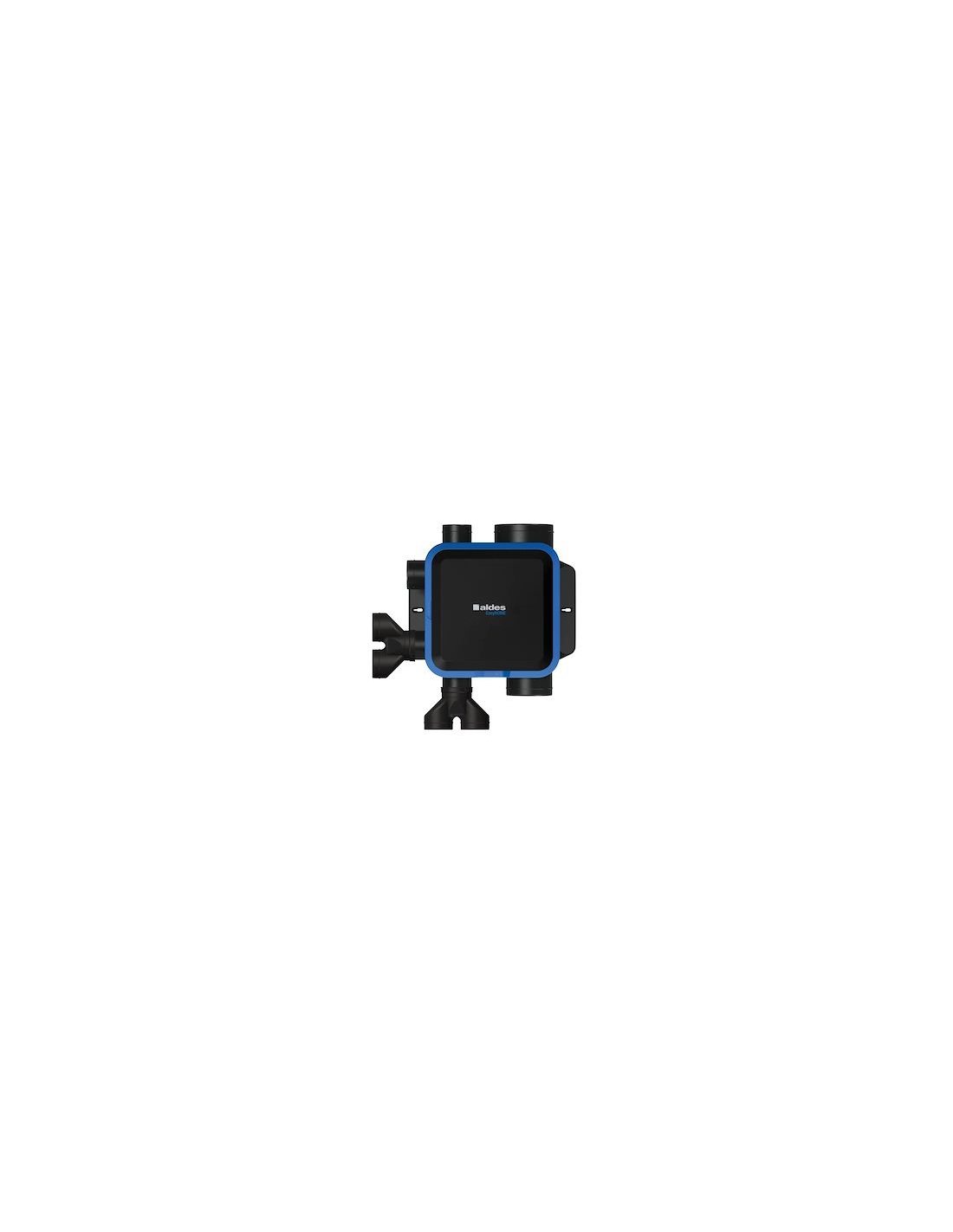

Caractéristiques principales
- Groupe COMPACT en matière plastique recyclée
- Caoutchoucs anti-vibratiles intégrés
- 1 piquage Ø 125 mm cuisine
- 4 piquages Ø 80 mm pièces humides
- 1 rejet Ø 160 mm
- Pictogrammes d’aide au montage intégrés
- Piquages compatibles EasyCLIP Algaine & OPTIFLEX®
- Moteur AC 1 vitesse
Composition du kit
- 2 bouchons Ø 80 mm
- 1 bouche cuisine C51 PUSH Ø 125 mm avec manchette
- 1 bouche bain B51 Ø 80 mm avec manchette
- 1 bouche WC W16 PRES Ø 80 mm avec manchette
- 1 EasyCLIP Algaine Ø 125 mm
- 2 EasyCLIP Algaine Ø 80 mm
- 1 EasyCLIP Algaine Ø 160 mm
Données générales
- Nombre de raccordements Ø 125 mm : 1
- Nombre de raccordements Ø 80 mm : 4
- Nombre de sanitaires maximum : 4
- Nombre de vitesses : 1
- Type de moteur : AC
Données dimensionnelles
- Hauteur : 187 mm
- Largeur : 459 mm
- Profondeur : 460 mm
- Ø rejet : 160 mm
- Poids : 3,6 kg
Données aérauliques
- Débit maximal ErP : 221 m³/h
Données acoustiques
- Pression acoustique à 2 m de la bouche cuisine : 20 dB(A)
- Puissance acoustique à la bouche cuisine : 37 dB(A)
- Puissance acoustique au groupe à 100 m³/h : 46 dB(A)
- Puissance acoustique ErP : 46 dB(A)
Données thermiques
- Consommation moyenne journalière F4 (1 bain + 1 WC) : 20,7 W
Données électriques
- Tension : 230 V
- Fréquence : 50 Hz
- Puissance maximale : 28 W
- Intensité maximale : 0,2 A
- Intensité de protection : 2 A
Données réglementaires
- Classe énergétique – climat moyen : C
Courbes
Courbe aéraulique et acoustique EasyHOME HYGRO COMPACT Classic selon la documentation technique ALDES.
