Guide Ultime d'Installation : Récupérateur de Chaleur et Distributeur d'Air Chaud
Ce document technique définit les procédures rigoureuses pour l'installation d'un système de distribution d'air chaud (SDAC). Ce dispositif optimise le rendement thermique d'un foyer fermé, d'un insert ou d'un poêle à bois en transférant les calories accumulées vers les zones de vie périphériques. La mise en œuvre doit impérativement s'appuyer sur les directives de l'Avis Technique n°14/12-1768 et respecter les normes NF-DTU 24.1 et 24.2. Une lecture attentive de la notice fabricant est un préalable non négociable à toute intervention.

1. Inventaire du Matériel et Préparation

Une installation conforme requiert des composants certifiés et un outillage spécifique pour garantir l'étanchéité aéraulique et la sécurité incendie.

🧰 Composants principaux

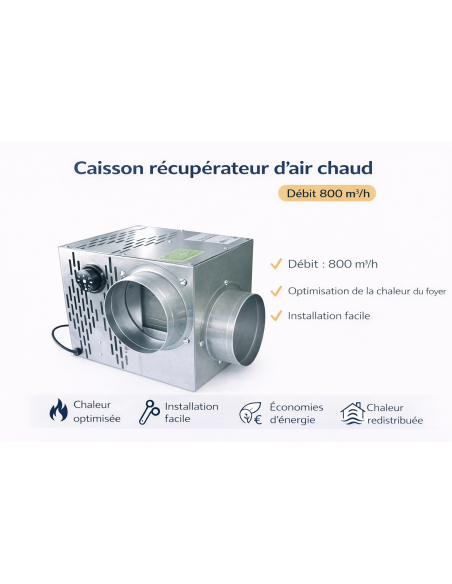

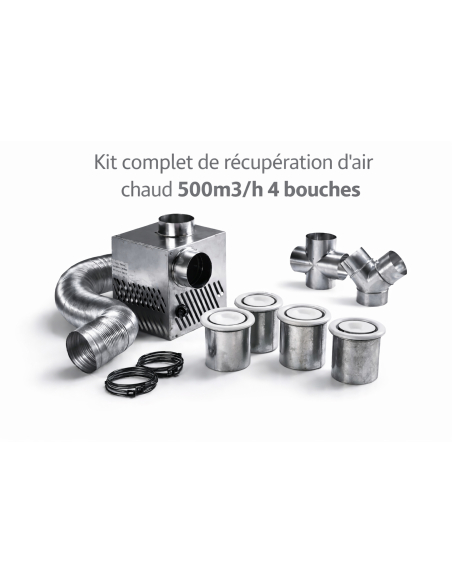

  • Groupe motorisé (Caisson récupérateur de chaleur) : Unité de ventilation (gamme Aeroval : Zéphir, Eco’Air ou Combitherm).
  • Bouches d'insufflation : Modèles réglables, diamètres 125 mm ou 160 mm (selon le débit).
  • Raccords et déviations : Éléments en "Té", "Croix" ou "Y" (privilégié pour l'équilibrage).
  • Té de mélange et Bouche d’air neuf : Pour l'apport d'air extérieur frais, conformément aux recommandations de l'Avis Technique.
  • Gaine de puisage : Conduit aluminium compact flexible (classement M0) pour la zone chaude.

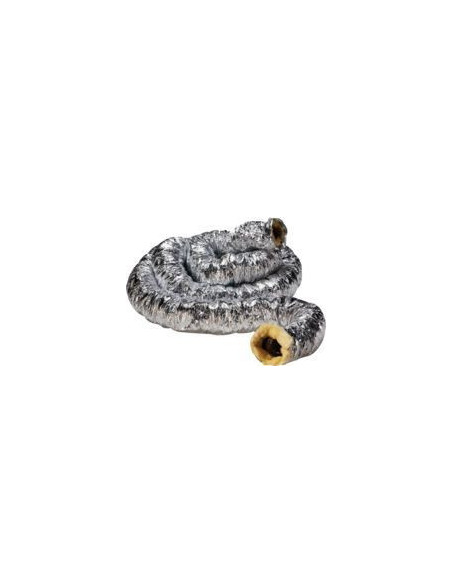

  • Gaines de distribution : Conduits aluminium isolés par laine de roche ou laine de verre (classement M0/M1).

🔧 Accessoires de fixation et d'étanchéité

  • Ruban adhésif aluminium : Qualité haute température.
  • Colliers de fixation : Métalliques, diamètre maximal 215 mm.
  • Manchettes : Pour l'ancrage des bouches au plafond.
  • Laine de verre : Pour le manchonnage lors des traversées de parois combustibles.

🛠️ Outillage professionnel

  • Scie cloche adaptée au support (plaque de plâtre, bois).
  • Couteau à isolant et pinces coupantes.
  • Tournevis isolés pour raccordements électriques (norme NF C 15-100).

2. Caractéristiques Techniques et Sélection du Modèle

Modèle Débit Max Puissance Ø Bouches Longueur
250 250 120 125 2 à 3 15
400 400 120 125 3 à 4 20
600 600 80 160 5 à 6 25
DUO 850 160 125 x 2 7 à 10 25
Eco’Air 350 350 48 125 2 à 3 15
Eco’Air 500 500 48 125 4 à 5 20
Combitherm 400 400 80 125 2 à 4 20
Combitherm 600 600 80 160 4 à 6 25

Note technique : La gamme Combitherm intègre un filtre métallique haute performance de série et un clapet de mélange automatique par bilame. Ce dernier injecte de l'air frais dès 85°C pour protéger le moteur, même en cas de coupure de l'appareil.

3. Étape 1 : Installation du Réseau d’Aspiration

Le puisage capte l'énergie thermique dans la hotte de la cheminée.

  • Implantation du perçage : Réalisez l'ouverture au plafond à une distance minimale de 10 cm du conduit d'évacuation des fumées.
  • Sécurité Traversée de Plafond Bois : En cas de plafond combustible (bois), il est obligatoire de manchonner la gaine avec de la laine de verre au point de passage pour prévenir tout transfert thermique excessif.
  • Profondeur d'immersion : La gaine M0 doit plonger de 50 à 70 cm dans la hotte. Son orifice d'aspiration doit se situer entre 10 et 20 cm sous le caisson de décompression.

Interdictions formelles :

  • Ne jamais raccorder le conduit directement au carénage de l'insert.
  • Aucun modérateur de tirage ne doit être présent sur le conduit de raccordement.

4. Étape 2 : Installation du Groupe Motorisé

  • Zone d'implantation : Combles, vide sanitaire ou local technique ventilé.
  • Fixation : Surface isolante plane et ininflammable.
  • Accessibilité : Maintenance obligatoire.

Avertissement : Interdiction absolue de placer le groupe à l'intérieur de la hotte.

5. Étape 3 : Distribution d'Air Chaud

Règle de l'expert : Dégager l'enveloppe et la laine de verre sur 5 cm avant fixation.

  • Le "Y" : Répartition équilibrée.
  • Le Té : 4/5 du flux en ligne directe.
  • La Croix : 3/5 en ligne directe.

Important : Prévoir un détalonnage des portes ou grilles de transfert.

6. Étape 4 : Raccordement Électrique

  • Câble : Type HO5VVF, section 3 x 0,75 mm² minimum.
  • Protection : Disjoncteur 5A.
  • Terre obligatoire.

7. Mise en Service

Réglage du thermostat : 40°C recommandé.

Équilibrage : Ajustement pièce par pièce.

8. Entretien et Sécurité

  • Nettoyage du filtre.
  • Dépoussiérage des grilles.
  • Ramonage obligatoire 2 fois/an.

Conformité :

  • Amenée d'air comburant : 200 cm².
  • Convection hotte : 400 / 500 cm².
  • Absence de modérateur de tirage.
